Радиоблоки: доступ для обслуживания
Правила РС и РКО: практическое применение

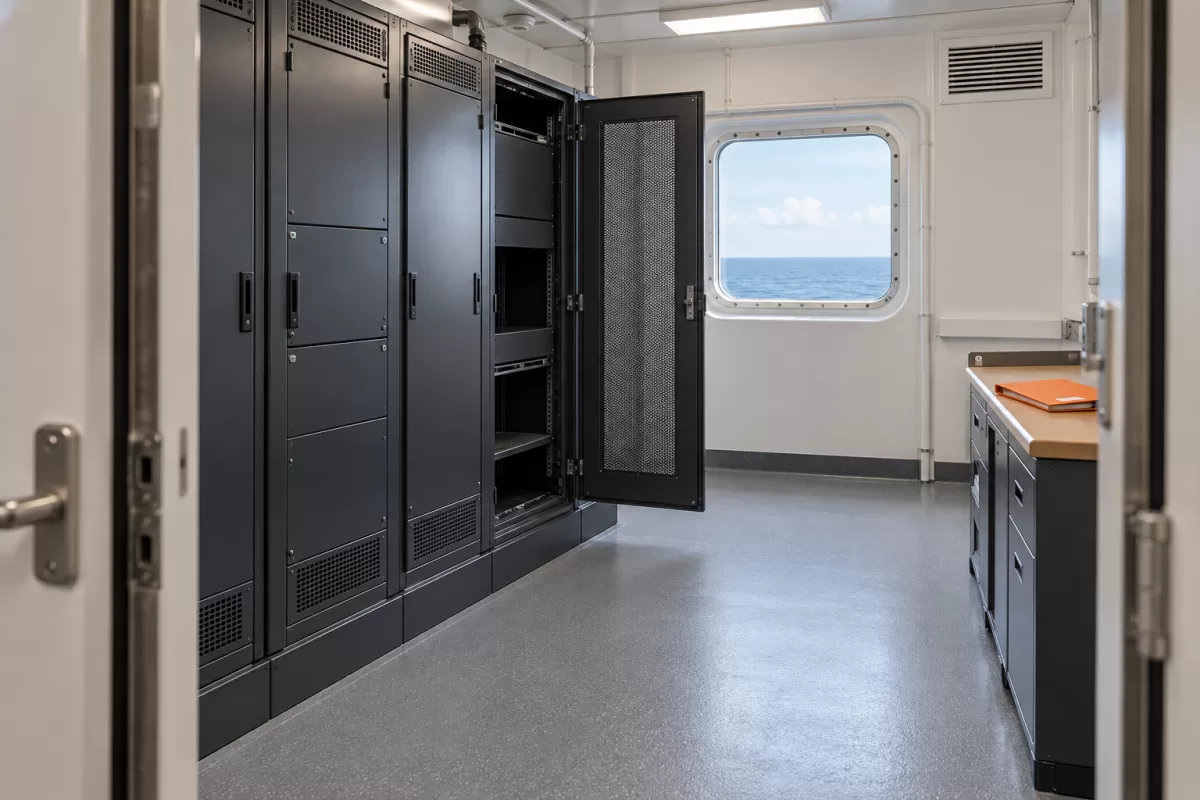

Радиоблок может поместиться на полке и при этом оказаться недоступным для ремонта или замены. При обновлении оборудования в радиорубке или аппаратной важно рассматривать помещение вместе с открывающимися дверцами, кабелями, проходами и вентиляцией.
NSR NHR-1500 изготовитель описывает как судовую ПВ/КВ-радиоустановку ГМССБ с ЦИВ класса А. В ней различают блок управления, приёмопередатчик и антенно-согласующее устройство. Реальное назначение модели позволяет обсуждать замену судового радиопоста, но место каждого блока определяют по его документации и принятому проекту.
Когда рассматривают требования к радиорубке
Раздел 4.3 части VII ПКПС РКО посвящён размещению оборудования в радиорубке. Пункт 4.3.1 начинается условием «на судах, где имеется радиорубка». Этот раздел нельзя пересказывать как требование устроить отдельную радиорубку на любом судне, покупающем NHR-1500.
Область части определена пп. 1.1.1–1.1.3. Пункт 1.1.2 отдельно рассматривает суда и изделия в эксплуатации: если не указано иное, для них действуют требования, по которым они построены или изготовлены. Дополнительные указания администрации учитывают по п. 1.1.5. При замене сначала устанавливают, какое помещение и какое исполнение радиопоста предусмотрены действующими документами.
Пройти и вынести блок
По п. 4.3.3 размеры и расположение дверей должны обеспечивать доступ для обслуживания и ремонта. Ширина двери и проходов в радиорубке должна быть не менее 600 мм. Сам пункт также содержит требования к выходам и средствам доступа, которые учитывают при рассмотрении помещения целиком.
Для заявки полезно показать не только полку с аппаратурой, но и дверь, повороты прохода и предполагаемый путь демонтажа блока. Сохраняемый шкаф или новая мебель могут влиять на этот путь. Компактный пульт на рабочем месте ничего не говорит о возможности вынести отдельный приёмопередатчик из аппаратной.
Проверить открытое положение
Пункт 4.3.5 предусматривает, по возможности, доступ к выходным зажимам и заземлениям, обоснованную технической документацией длину соединений и возможность открывания дверец и выдвижения каркасов.
Для любого положения каркасов и дверец расстояние между ними, переборками и соседней аппаратурой или блоками должно быть не менее 30 мм по п. 4.3.5.8. Это отдельное условие. Его нельзя выдавать за универсальный монтажный зазор для охлаждения любого изделия: необходимые зоны обслуживания и условия установки также берут из документации изготовителя.
В запросе укажите размеры сохраняемого места и что мешает открыть панели или получить доступ к соединениям. Схема с закрытыми фасадами может не показать эти ограничения.
Вентиляция и назначение помещения
По п. 4.3.4 вентиляция должна обеспечивать надёжную работу радиооборудования во всех условиях эксплуатации. Независимо от кондиционирования предусматривается электрическое отопление, поддерживающее в холодное время 18–23 °C; нормируется и акустический шум.
Эти требования к помещению не заменяют климатические характеристики конкретного блока. При подборе оборудования следует сопоставить и условия помещения, и допустимые условия его установки. Пункт 4.3.15 также не допускает размещать в радиорубке аккумуляторы и оборудование, не относящееся к радиосвязи.
Пункт 4.3.21 распространяет перечисленные требования к расположению, конструкции, отоплению, вентиляции, основному и аварийному освещению на аппаратную с дистанционно управляемым радиооборудованием, при этом естественное освещение там необязательно. Пункт 4.3.22 отдельно требует доступ для осмотра, обслуживания и демонтажа при замене.
Что передать для предложения
Для подбора NHR-1500 приложите план помещения, перечень сохраняемых блоков, размеры мест установки и проходов, сведения о вентиляции и действующий проект радиосвязи. Укажите, требуется ли замена блока, полки или изменение всей компоновки.
Письмо откроется в почтовой программе: там можно добавить фотографии, планы и контакты. Предложение должно различать поставку оборудования, изменение креплений и работы в помещении.
Источники
- РКО: новая глава VII ПКПС, приказ № 29-п от 31.03.2026: пп. 1.1.1–1.1.6 и полный раздел 4.3.
- NSR NHR-1500: описание изготовителя.
- NHR-1500 в каталоге Alpha Solutions.
