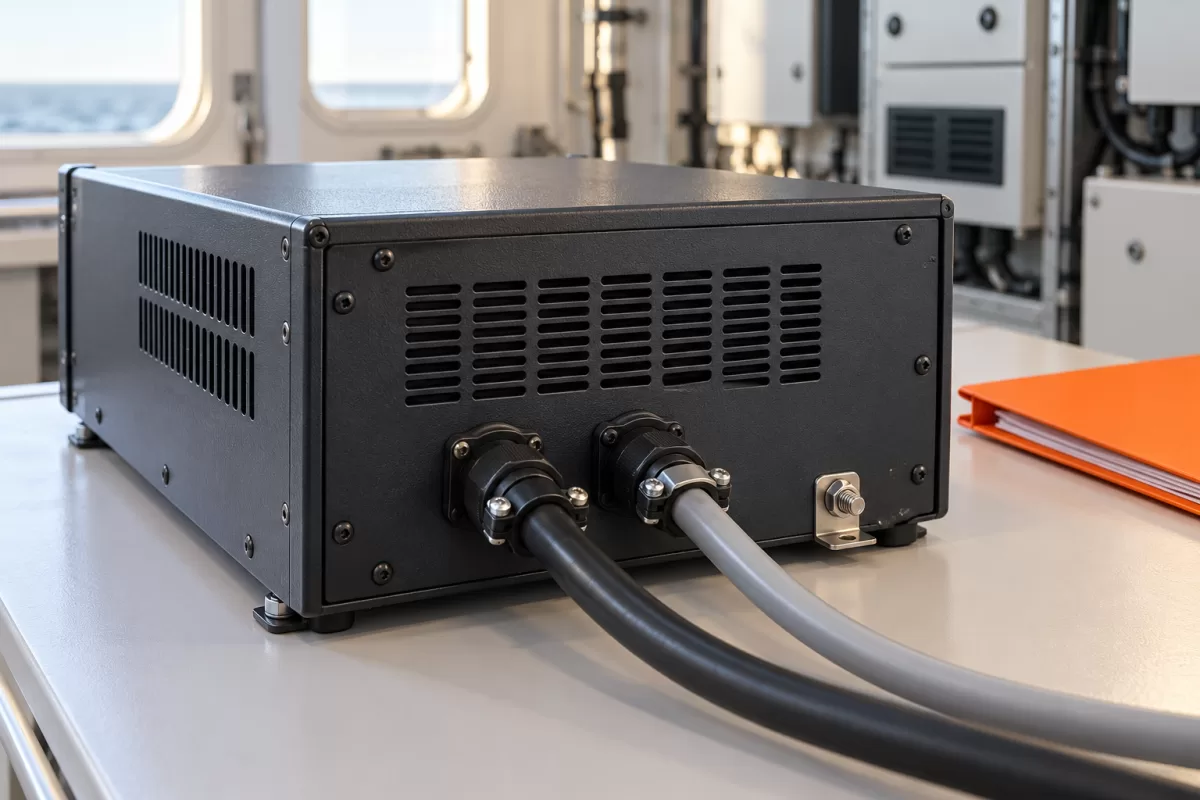

Радиопост: зажимы и экраны
Правила РС и РКО: практическое применение
При замене судового радиоблока в заявке часто остаются модель, питание и разъёмы. Между тем отдельно нужно описать заземляющий зажим, соединение наружных металлических частей и сохранение экрана кабелей. Эти сведения помогают определить состав работ до поставки оборудования.
NSR NHR-1500 изготовитель описывает как судовую ПВ/КВ-радиоустановку с ЦИВ класса А для ГМССБ. Её можно рассматривать как реальный пример обновления радиопоста. Приёмопередатчик, блок управления и антенно-согласующее устройство имеют собственные функции; наличие модели в каталоге не описывает заземление конкретной установки на судне.
Область правил и действующий проект
Пункты 2.4.8–2.4.10 части VII ПКПС РКО входят в общие требования к радиооборудованию. По пп. 1.1.1–1.1.3 часть распространяется на суда внутреннего и смешанного плавания и радиооборудование для судов с классом РКО, подлежащее его освидетельствованию.
Пункт 1.1.2 отдельно определяет применение правил к проектируемым, строящимся и эксплуатируемым судам и изделиям. Если не указано иное, для находящихся в эксплуатации действуют требования, по которым они построены или изготовлены. Указания администрации учитывают по п. 1.1.5. Поэтому при замене учитывают действующий проект, документацию сохраняемых блоков и новое исполнение оборудования.
Зажим на корпусе
По п. 2.4.8 на всех корпусах радиооборудования должны быть зажимы для подключения заземления. Для обсуждения замены важно знать, какой именно блок рассматривается и где расположен предусмотренный изготовителем зажим.
В запросе полезны общий вид блока, его маркировка и фрагмент монтажной документации. Фотография похожего винта не устанавливает назначение точки подключения. Не стоит также считать металлическую полку, крепёж к панели или экран сигнального разъёма достаточным описанием принятого заземления радиоблока.
Этот пункт определяет наличие зажима. Полную систему заземления судового радиопоста рассматривают по применимому проекту и монтажным требованиям, включая материал корпуса судна и назначение соединений. По трём общим пунктам нельзя выбрать универсальную перемычку для любой установки.
Наружные металлические части
Пункт 2.4.9 требует электрического соединения металлических частей на наружной стороне корпуса с его корпусом. При обновлении оборудования следует сохранить предусмотренное конструкцией исполнение, а при оценке существующей установки — понимать, какие детали относятся к конкретному блоку.
Отдельно укажите заменяемые кожухи, панели и принадлежности, если они входят в работу. Установленный после ремонта дополнительный металлический элемент нельзя автоматически считать частью подтверждённой конструкции радиостанции. Его роль и способ установки отражают в документации работ.
Непрерывность экрана и крепление кабеля
По п. 2.4.10 подключение кабелей должно сохранять непрерывность экранирования. Должна быть предусмотрена возможность закрепления кабеля на корпусе аппаратуры.
Для предложения нужны типы сохраняемых кабелей, фактические вводы и разъёмы, длины оставляемых участков и предусмотренные места крепления. Простое совпадение числа контактов не показывает, как выполнен экран. После добавления переходника или промежуточной коробки вопрос непрерывности экранирования остаётся частью рассмотрения соединения целиком.
Здесь не предлагается самостоятельно вскрывать включённую аппаратуру или переделывать соединения по иллюстрации. Исходные сведения берут из доступной документации и результатов осмотра, выполняемого в рамках предусмотренных работ.
Что включить в запрос на замену
Для подбора NHR-1500 перечислите заменяемые и сохраняемые блоки, приложите их обозначения и схему действующего радиопоста. Отдельными строками отметьте заземление каждого рассматриваемого блока, кабельные экраны, вводы, переходники и крепление кабелей.
В письме можно указать материал судовых конструкций в месте установки, необходимые работы и документы, которыми располагаете. Контакты и приложения дополняют в почтовой программе после нажатия кнопки запроса. Такой состав исходных данных помогает получить предложение по реальной установке, с раздельным перечнем оборудования и монтажных работ.
Источники
- РКО: новая глава VII ПКПС, приказ № 29-п от 31.03.2026: пп. 1.1.1–1.1.6, полные пп. 2.4.8–2.4.10.
- NSR NHR-1500: описание изготовителя.
- NHR-1500 в каталоге Alpha Solutions.
