NHR209: плата антенного согласующего устройства и комплект замены

NHR209 — обозначение платы, показанной внутри антенного согласующего устройства в сервисном руководстве NSR NHR-1500. На оригинальной фотографии изготовителя читается PART NO: NHR209. В собственной карточке AlphaSolutions NHR-1000A назван отдельным согласующим устройством. При запросе внутренней платы нужно подтвердить её применимость к установленному исполнению ATU, а не переносить маркировку одного примера на всю серию.

На плате представлены RF-цепи и управляющая часть

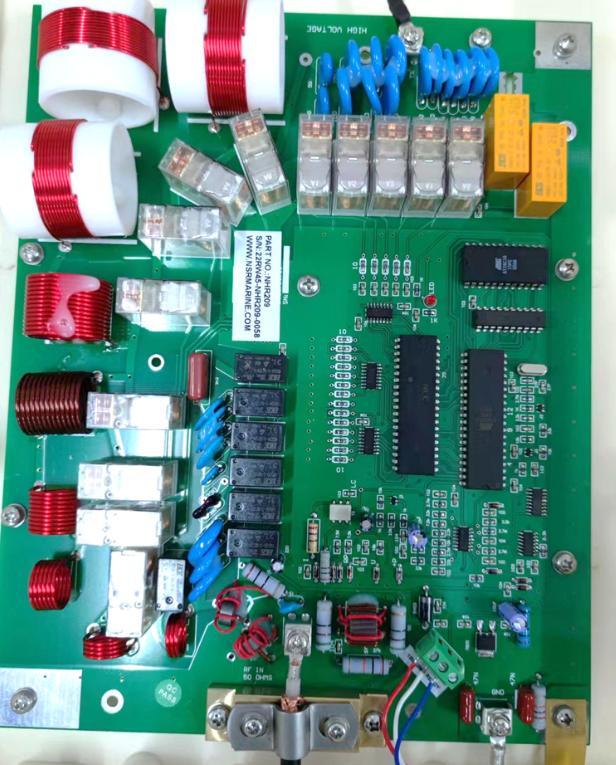

Оригинальный снимок показывает общую плату с катушками, конденсаторами, реле и участком электронной части. Поэтому называть изображённую NHR209 только небольшой логической платой управления было бы неполным описанием. В предложении следует определить именно показанную сборку и фактически входящие в неё элементы.

Внешний вид реле или микросхемы не определяет допустимую замену компонента. По фотографии нельзя назначить контактные токи, напряжения, номиналы катушек и конденсаторов либо заказать произвольный аналог процессора. Если требуется компонентная позиция, её обозначение и применимость подтверждают отдельно. Поставка NHR209 в сборе и ремонт отдельных элементов являются разными предметами запроса.

Маркировка платы не заменяет данные согласующего устройства

На заводском примере присутствуют отдельные поля номера детали и серийной маркировки. Серийный номер на иллюстрации не относится к товару продавца и не задаёт универсальную аппаратную ревизию. Для подбора нужны фотографии установленной платы, её полной маркировки, шильдика ATU и доступная документация действующей радиоустановки.

Аппаратная таблица руководства сопоставляет NHR201, NHR204 и тип ATU. Она не является самостоятельной таблицей взаимозаменяемости всех выпусков NHR209. Из названий двухпроводного и трёхпроводного типов нельзя вывести номер нужной платы, полную распайку её соединений или допустимость перехода на другое исполнение.

Плату, корпус и соединения перечисляют отдельно

На оригинальном снимке различимы RF-вход и выход, крепления и проводные соединения. Подпись у RF-входа не задаёт всех параметров антенной нагрузки на другом конце устройства. Геометрия видимой клеммы также не подтверждает резьбу, материал, момент затяжки или наличие каждого крепёжного элемента в запасном комплекте.

Заземляющая полоса, установочные принадлежности и герметичный антенный ввод не становятся частью цены платы автоматически. Эти позиции относятся к согласующему устройству, но имеют собственные границы состава. Если существующий корпус и ввод сохраняются, это фиксируют отдельно; если требуется их замена, согласуют соответствующие сборки и документы.

Сообщение об ошибке не является номером запчасти

Раздел о TUNE ERR рассматривает не только само ATU, но и питание от интерфейсной NHR204, внутренние соединения и приём сигнала готовности основной NHR201. Поэтому появление такого сообщения само по себе не подтверждает неисправность NHR209. В заявку приложите имеющееся техническое заключение, не подменяя установленную причину общей жалобой «не настраивается».

Параметры выходной мощности радиоустановки и сервисные испытательные значения не присваиваются каждому элементу платы. Предмет согласования — применимая аппаратная сборка с определённой комплектностью. Порядок измерений, переключений, передачи и настройки относится к отдельной документации и работам, а не к описанию запасной позиции.

Каталог основного оборудования не подтверждает отдельный остаток NHR209. Укажите модель и серийный номер ATU, обозначения сохраняемых приёмопередатчика и кабелей, количество и требуемое состояние платы. Применимость, документы, комплектность, наличие, общую цену и срок подтверждают предложением; необходимые работы и проверку результата согласуют отдельно.

Каталог: NSR NHR209 ATU PCB assembly with RF matching components
