NHR202 — плата питания внутри приёмопередатчика NSR NHR-1500. При заказе такой запчасти важно установить её аппаратную ревизию и сочетание с платой в пульте управления. Сервисное руководство изготовителя содержит для этого отдельную таблицу совместимости. Поэтому предложение на новую плату должно описывать конкретную сборку и сохраняемое оборудование, а не ограничиваться общим названием радиоустановки.
Запросить комплект NHR202
Где находится NHR202

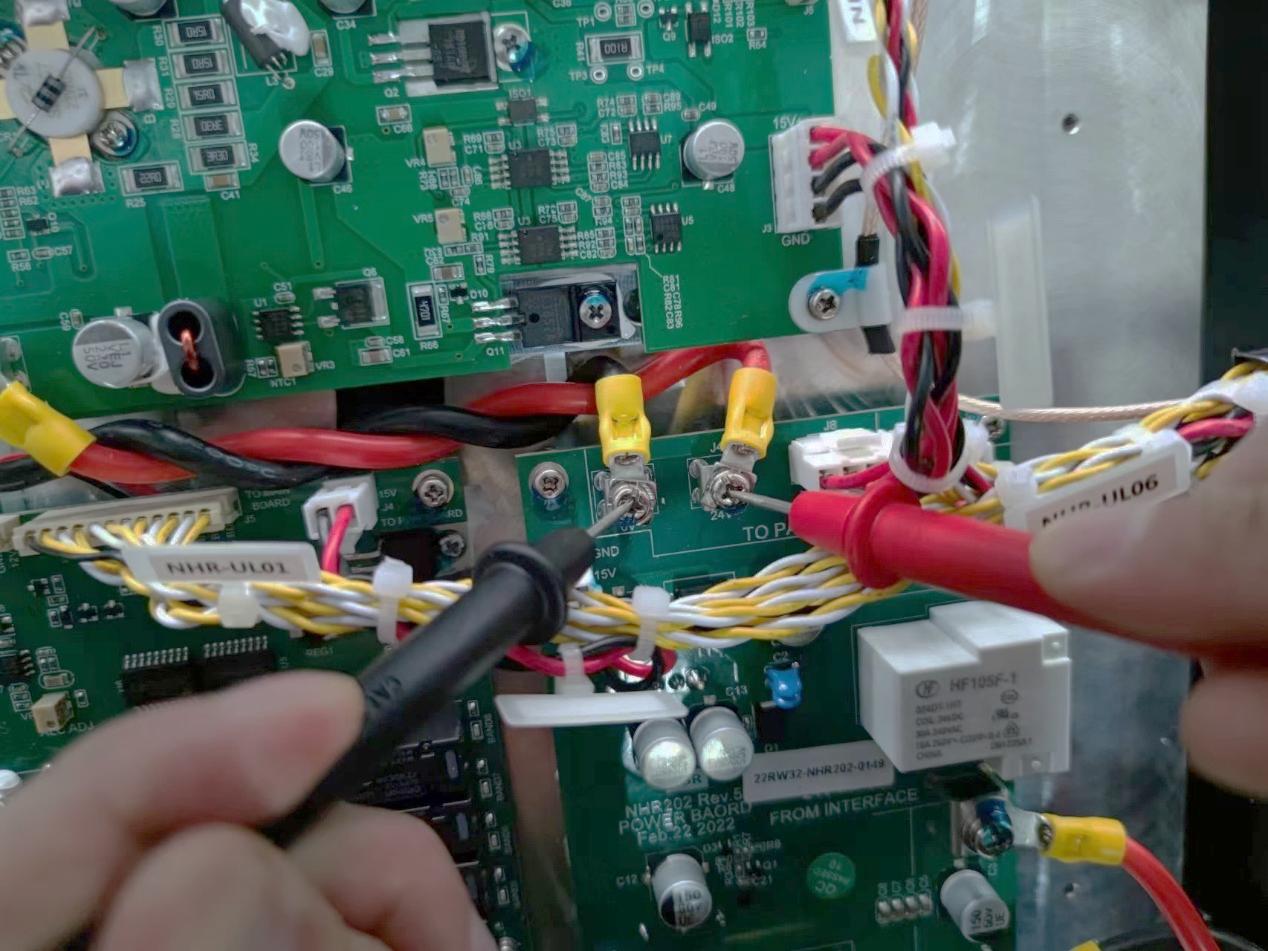

В NHR-1500 SM.E 20251018-02 NHR202 названа Power board in transceiver unit. На оригинальной фотографии платы читаются NHR202 Rev.5 и дата Feb.22,2022. Это пример определённой ревизии из заводского руководства, а не универсальная маркировка любой запасной платы. Фотографию предлагаемого изделия нужно сопоставить с маркировкой снимаемой сборки и применимой документацией.
Внутри того же приёмопередатчика есть другие платы: NHR206 относится к фильтровальной части, NHR203 — к усилительной. Внешний источник NPS-300 также является самостоятельным изделием. Эти позиции нельзя объединять в один заказ «блок питания NHR-1500»: поставщик должен понимать, требуется внутренняя NHR202, внешний источник либо другой узел.
Аппаратная таблица связывает приёмопередатчик с пультом
На печатной странице4 руководства рядом с NHR202 указана NHR110 — плата в блоке управления. В таблице показаны две группы:
| Плата питания NHR202 | Плата NHR110 в пульте |
|---|---|
| Группа от Ver.3 до Ver.5, с датами крайних строк2019.12.25 и2022.2.22 | Группа от Ver.6 до Ver.8, с датами2020.1.8 и2021.11.15 |
| Ver.6 /2024.1.3 и Ver.7 /2024.8.12 | Ver.10 /2023.8.28 и Ver.11 /2024.2.1 |
Это чтение групп исходной таблицы, а не обещание произвольного сочетания всех перечисленных версий. Пропущенные в документе промежуточные строки не восстановлены предположением. Для реального заказа передают обе маркировки и запрашивают подтверждение конкретного сочетания. Один только больший номер новой платы не доказывает пригодность к любому старому пульту.
Для Ver.4 и Ver.5 есть отдельное указание изготовителя
В примечании к первой группе NSR прямо просит сделать фотографии NHR202 Ver.4 и Ver.5 и направить их для технического указания перед заменой. Это существенная часть подбора запасной сборки. В заявку следует включить снимки платы, её даты, соединений и сведения о сохраняемом пульте. Требование не заменяется фотографией передней панели NHR-1500.
Если в предложении меняется комплект внутренних кабелей или сохраняется прежний жгут, это нужно обозначить отдельно. Похожая колодка не подтверждает одинаковое назначение контактов разных исполнений. Номиналы внешнего судового источника также не определяют всю внутреннюю разводку платы. Порядок измерений, переключения цепей и замены компонентов здесь не приводится.
Аппаратная и программная совместимость проверяются раздельно
Следом в руководстве находится отдельная таблица Control Unit APP и Transceiver CTRL. Она относится к программным частям двух блоков. Номер аппаратной платы не устанавливает автоматически версии этих программ, а совпадение программных версий не подтверждает физическое исполнение новой NHR202. Фактические данные сохраняемых блоков нужны вместе, но остаются разными строками ведомости.
Из этого не следует самостоятельное указание обновлять либо понижать ПО. Предмет запроса — применимая плата и согласованный комплект замены. Перечень необходимых работ и способ подтверждения результата определяют по документации конкретной установки; файлы и сервисные последовательности в товарный разбор не включены.
Укажите NHR202 с ревизией и датой, серийный номер приёмопередатчика, NHR110 в пульте, сохраняемые кабели и нужные принадлежности. Запрашивайте плату в сборе либо ремонтную позицию по подтверждённому обозначению; отдельные реле и преобразователи по фотографии не назначаются универсальными заменами. Наличие основной NHR-1500 в каталоге AlphaSolutions не подтверждает остаток каждой платы. Применимость, состояние, документы, комплектность, цену и срок согласуют предложением.
Запрос блока и комплекта замены
Система NHR-1500 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.
Запросить комплект NHR202Первичная документация: сервисное руководство NSR NHR-1500 V2.0 20251018; система NHR-1500 в каталоге AlphaSolutions. Параметры системы нельзя автоматически приписывать отдельной запасной части. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
