NHR-200J: RF-соединительная коробка и комплект замены

В собственной карточке AlphaSolutions NHR-1500 соединительная коробка перечислена среди частей радиопоста. Актуальная заводская брошюра NSR rev15.3 уточняет её обозначение: NHR-200J RF Junction Box. Это основание выделить коробку самостоятельной позицией при замене, сохранив различие между ней, приёмопередатчиком и антенным согласующим устройством.

Название коробки должно совпадать с фактическим узлом

В заводском перечне NHR-200J находится в колонке стандартного оборудования, количество — одна штука. В той же колонке отдельно названы NHR-1500T, NHR-1000C, NHR-1000A и NHS-200. Следовательно, строка «соединительная коробка» не обозначает весь комплект этих устройств. При отдельной закупке нужно согласовать NHR-200J в определённом исполнении и количество заменяемых узлов.

Попросите предложение по маркировке установленной коробки, её серийному номеру и документации радиопоста. Фотографии должны показывать сам корпус, обозначения соединений и сохраняемые окончания линий. Из названия RF Junction Box нельзя восстановить внутреннюю плату, схему или индивидуальные артикулы разъёмов. Описание семейства не подтверждает пригодность произвольной соединительной коробки с похожим корпусом.

Защита коробки и согласующего устройства различается

В строке IP Grade заводская брошюра прямо разделяет части установки. Для RF Junction Box указано IP22, для Antenna Coupler — IP66. Это разные назначения записей в одной таблице. Нельзя переносить защиту согласующего устройства на NHR-200J только потому, что оба блока относятся к одному антенному тракту.

Таблица определяет границы опубликованного описания, а не подтверждает состояние существующего корпуса. Если сохраняют крышку, уплотняющие элементы или принадлежности, их пригодность и включение в комплект нужно согласовать. Фотография закрытого устройства не является проверкой его защиты. Требования к месту установки подтверждают применимой документацией предлагаемого исполнения.

Системная схема не заменяет ведомость соединительных частей

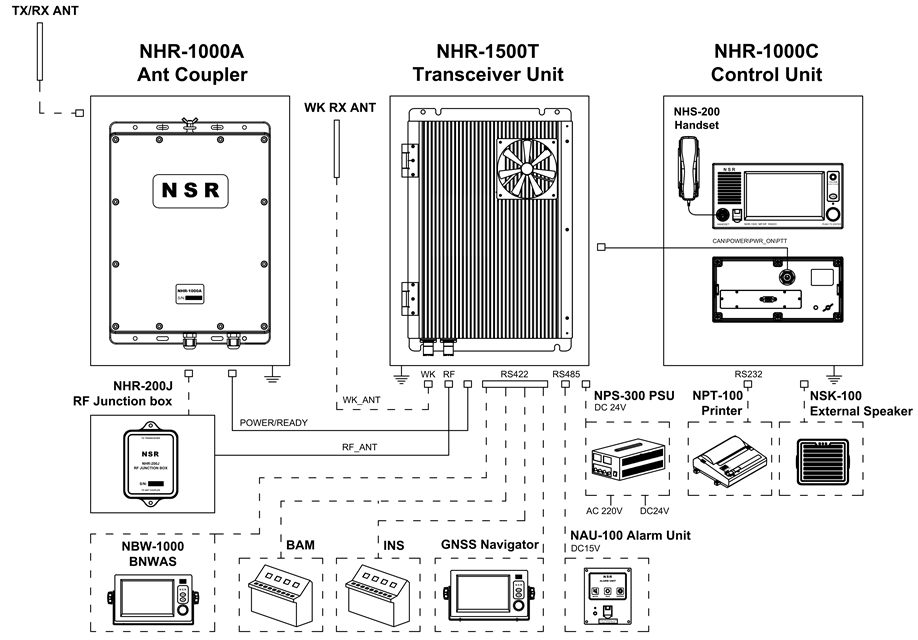

В оригинальной схеме NSR коробка показана отдельным блоком рядом с приёмопередатчиком и согласующим устройством. Такая иллюстрация помогает распознать состав системы. Она не устанавливает для заказа длину каждой сохраняемой линии, конструкцию всех окончаний и состояние кабелей конкретного судна. Эти сведения следует приложить к заявке самостоятельно по имеющейся документации.

Также нельзя назначить тип запасного разъёма по общей строке антенного импеданса 50 Ом. Электрическая характеристика антенны не определяет форму, крепление и обозначение каждого соединителя. Для отдельной детали нужны её маркировка и применимая ведомость; для коробки в сборе — перечень действительно включённых соединительных и монтажных принадлежностей.

Разделить коробку, линии и работы

Укажите, требуется ли NHR-200J в сборе либо подтверждённая позиция её состава. Перечислите сохраняемые кабели и остальные блоки, приложите фотографии обозначений. Если одновременно меняют линии или крепления, их количество и исполнение должны быть отдельными строками предложения. Наличие коробки в стандартном заводском перечне не доказывает включение всех судовых кабельных трасс в отдельный заказ.

До согласования цены зафиксируйте требуемое состояние, документацию и границы проверки после замены. Монтаж и иные работы включаются отдельно, если они согласованы. Поставка полного радиопоста и отдельное наличие NHR-200J — разные вопросы; доступность, применимость, комплектность, общую цену и срок подтверждают по конкретной аппаратной ведомости.
