NHR-1500: кабель CAN и питания пульта управления

Линия между приёмопередатчиком NHR-1500 и пультом управления — отдельная аппаратная сборка. Она не заменяется описанием «любой сетевой кабель подходящей длины». Документ NHR-1500 Cable to Control Unit выделяет сигнальную и питающую части, витую пару и экран. Для предложения нужны конструкция линии, исполнения обоих концов и граница включённых принадлежностей.

Сигнал CAN и питание описаны раздельно

В техническом документе прямо указано, что CAN-H и CAN-L должны составлять витую пару. Отдельно выделены Signal и Power с подписями15V и0V. Силовая и сигнальная кабельные части разделены для уменьшения влияния питания на сигнал. Это описание конкретной линии к пульту, а не универсальная спецификация всех кабелей радиоустановки.

Подпись15V относится к показанной питающей части линии. Она не является номиналом судовой сети или входного источника всей NHR-1500. Нельзя также переносить напряжение одного проводника на остальные сигнальные цепи. Для заказа необходима применимая документация соединений, а не распайка, восстановленная по цветам на фотографии.

Экран является частью конструкции

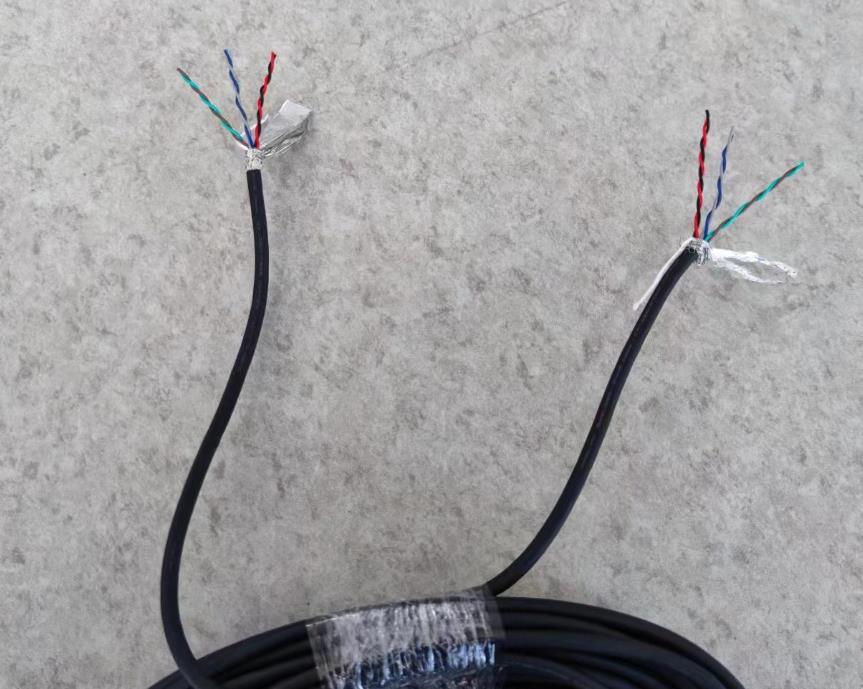

Тот же документ требует экранированный кабель. На оригинальном снимке видны витые пары и экран у разделанных концов; другая иллюстрация показывает промаркированные окончания и отдельное кольцевое присоединение. Эти изображения помогают описать состав сборки, но не определяют универсальные цвета жил, сечение, категорию кабеля или артикулы наконечников.

Маркировки GND,0V и GROUND на техническом примере нельзя автоматически свести к одной неизвестной перемычке. В запросе следует назвать требуемое исполнение экрана и его концевых присоединений по применимой документации. Порядок заделки, перемонтажа и электрического подключения здесь не является предметом описания запчасти.

Фотография монтажа не определяет все исполнения

На втором листе показан пример подключения в приёмопередатчике; на соседней плате читаются NHR204 Ver.5 и дата Mar.14.2022. Это данные изображённого примера. Они не подтверждают одинаковую разводку любого другого выпуска платы, готовность неизвестного жгута к установке или включение самой NHR204 в стоимость кабеля.

Пульт, приёмопередатчик, плату интерфейса, кабельную сборку и ответные части следует разнести в ведомости. Если существующие колодки либо концевые детали сохраняются, это фиксируют отдельно. Если нужна полностью оконцованная сборка, её состав описывают явно. Иллюстрация бухты с разделанными концами сама по себе не является фотографией готового поставляемого жгута.

Длину и применимость подтверждают для установки

Сервисное руководство NSR отдельно указывает на кабель, поставляемый изготовителем; при требуемой длине сверх стандартной конфигурации обращаются к NSR. Поэтому разрешённую длину, сечение, промежуточные соединения и возможность удлинения нельзя назначать по внешнему сходству с обычным кабелем связи. Само наличие витых пар не подтверждает пригодность произвольного Ethernet-патчкорда.

Эту линию следует отличать от кабеля питания и управления антенного согласующего устройства NHR-1000A. Декларация о метровом удлинителе ATU не распространяется автоматически на кабель пульта. Совпадение названия радиостанции не делает эти принадлежности взаимозаменяемыми.

Укажите модели и серийные номера обоих блоков, фактическую трассу, требуемую длину, сохраняемые окончания и имеющуюся документацию. Каталог AlphaSolutions подтверждает основную NHR-1500, но не отдельный остаток каждой кабельной принадлежности. Применимость, конструкцию, комплектность, документы, наличие, общую цену и срок подтверждают предложением; монтаж и проверку результата согласуют отдельно.
