NHR110 относится к платам пульта управления NSR NHR-1500. На оригинальной заводской фотографии читаются NHR110 Ver.11, дата2024.02.01 и LCD Main Base Board. Это определённый пример базовой платы, а не универсальное исполнение любого пульта. В запросе на замену нужны собственные маркировка, дата и фотографии установленной сборки.
Индекс платы важнее общего слова «интерфейсная»
В функциональной схеме блока управления NHR110 подписана LCD Main Base PCB. В аппаратной таблице тот же индекс стоит в колонке Interface PCB in control unit. Эти названия следует сохранять вместе с обозначением NHR110 и местом установки. Одного слова «интерфейсная» недостаточно: NHR204 относится к другому блоку — приёмопередатчику.
На той же функциональной схеме отдельно обозначены NVX205 MCU Core PCB и NHR111 Interface PCB. Поэтому названия соседних сборок нельзя автоматически считать синонимами NHR110. Если в заключении указан другой индекс, его нужно уточнить по применимой документации. Подмена всех внутренних плат пульта одной строкой «материнская плата» делает состав предложения неопределённым.
Базовая плата и установленный модуль — разные границы

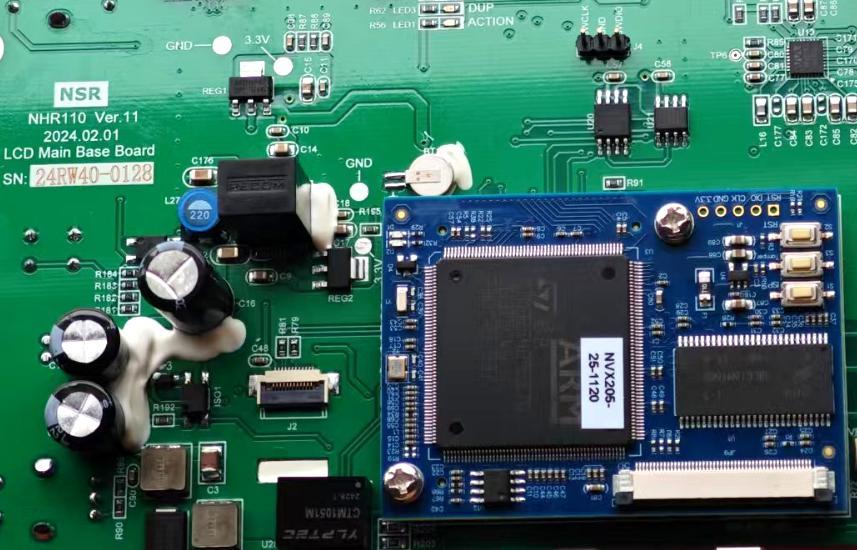

На заводской фотографии Ver.11 видна зелёная NHR110 и установленная на ней отдельная синяя плата с наклейкой NVX205. Фотография показывает конкретную компоновку, но не определяет состав каждой запасной поставки. Плата-основание без модуля и сборка с установленным модулем требуют разных описаний комплектности.
| Предмет предложения | Что обозначить отдельно |
|---|---|
| NHR110 как базовая плата | Ревизию, дату, состояние и фактически включённые элементы |
| Сборка с установленным модулем | Обозначение модуля и подтверждённое включение его в поставку |
| Пульт управления целиком | Корпус, экран, органы управления и другие входящие позиции |
Рядом на фотографиях видны разъёмы, шлейфовые соединения и крепление. Их наличие в заводском примере не доказывает включение всех ответных частей и кабелей в стоимость платы. Если существующий модуль, шлейф или крепёж предполагается сохранить, это указывают явно и подтверждают применимость к выбранному исполнению.
Компонентный ремонт не равен замене NHR110
В сервисном разделе показан также отдельный преобразователь с маркировкой K7805-2000R3. Это изображение конкретного компонента из рассматриваемого примера, а не изображение всей NHR110. Оно не подтверждает универсальную заменяемость любого преобразователя с похожим названием и не задаёт комплектацию всех ревизий базовой платы.
Подписи контрольных напряжений на сервисных фотографиях не являются полной распайкой внешних соединений. Их нельзя превращать в инструкцию подключения неизвестной платы. Фотография экрана с нарушенным изображением также не доказывает, что любая подобная неисправность вызвана NHR110. Для выбора аппаратной замены приложите имеющееся техническое заключение.
Аппаратное сочетание и программные данные согласуют раздельно
Раздел1.1 сервисного руководства связывает исполнения NHR110 с платой питания NHR202 в приёмопередатчике. Для NHR110 выделены ранняя группа Ver.6–8 и поздняя Ver.10–11, с соответствующими датами и строками NHR202. Это не разрешение произвольно сочетать все версии. Более высокий номер платы сам по себе не подтверждает пригодность к старому радиоблоку.
Следующая таблица Control Unit APP и Transceiver CTRL относится к программным частям оборудования. Аппаратная ревизия не заменяет эти данные и не является указанием обновлять ПО. Предложение должно описывать применимую плату, её состав и согласованный объём подготовки; проверку результата и необходимые работы оформляют отдельно.
Каталог AlphaSolutions подтверждает NHR-1500 в целом, но не отдельное наличие NHR110. Укажите серийные номера пульта и радиоблока, маркировки NHR110 и NHR202, сохраняемые модули, шлейфы и принадлежности. Применимость, состояние, документы, комплектность, общую цену и срок подтверждают для выбранной сборки.
