NHR-1000A: кабельный комплект, медная полоса и антенный ввод
Запросить предложение
NHR-1000A указан в собственной карточке NHR-1500 AlphaSolutions как отдельное антенное согласующее устройство. При его замене или сохранении в обновляемом радиопосте нужен не только сам закрытый корпус. Кабельные окончания, присоединение антенны, заземляющая полоса и установочные детали образуют конкретный комплект. Его состав следует определить по исполнению существующего устройства и применимой заводской документации.
Один метр в декларации — конкретная принадлежность
В декларации New Sunrise от 5 февраля 2024 года назван Extension cord 1m for Antenna Coupler. Изготовитель сообщает, что подключённый к согласующему устройству удлинительный кабель можно удалить без утраты гарантии. Это ограниченное заявление о названной принадлежности. Оно не подтверждает допустимость произвольного увеличения трассы, замены любого кабеля или сохранение гарантии после иной переделки соединений.
Для заявки важно понять, присутствует ли этот удлинитель в имеющемся исполнении и какая сборка требуется взамен. Запишите его маркировку, длину и оба окончания. Если нужен полный кабель от приёмопередатчика до согласующего устройства, назовите его отдельно. Краткое слово «удлинитель» не задаёт автоматически назначение контактов и не превращает метровую принадлежность в спецификацию всей судовой линии.
RF-линия и питание с управлением различаются
Заводские заметки по установке NHR-1000A за май 2025 года отдельно рассматривают RF-кабель и экран кабеля PWR/control. Поэтому в ведомости их нельзя объединить в одну неопределённую позицию «кабель тюнера». У этих соединений разные задачи. Фотографии фактических окончаний и применимая схема помогают подтвердить, какая именно сборка сохраняется или заказывается.
Тот же документ различает обращение с экранами этих линий. Из этого не следует универсальное правило соединить все экраны одинаково либо заменить заземляющую полосу оплёткой коаксиального кабеля. Для закупки передают действующую схему и сведения о соединениях; способ выполнения работ определяют специалисты по документации конкретного исполнения. Монтажная последовательность здесь не приводится.
Медная полоса — самостоятельная часть комплекта

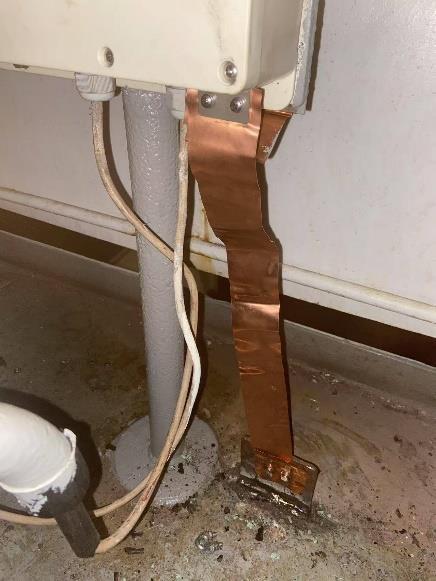

В майской записке изготовитель прямо связывает обновлённую медную заземляющую полосу с новыми поставками, отправленными NSR начиная с апреля 2025 года. К полосе присоединена металлическая пластина. На оригинальных фотографиях видны сама сборка и пример её установки. Эти сведения позволяют предметно запросить комплектную деталь, но не доказывают, что она имеется на любом ранее установленном NHR-1000A.
Попросите подтвердить исполнение полосы, присоединительные части и включение необходимых принадлежностей в предложение. Длина, ширина и толщина по фотографии не измерены; отдельный заводской артикул полосы в прочитанном документе не указан. Подменять её произвольной перемычкой по внешнему сходству нельзя. Применимость к сохраняемому корпусу и судовой конструкции согласуют отдельно.
Герметичный ввод не сводится к электрическому контакту
Второй лист заводских заметок выделяет антенный вывод с изолятором и двумя различными элементами крепления: upper V-nut и bottom nut. Изготовитель связывает нижнюю часть с фиксацией ввода и предупреждает о влиянии неправильного использования на водонепроницаемость корпуса. При заказе нужно различить крепёж наконечника и детали самого корпусного ввода, а не запрашивать любую подходящую гайку.
Если нужна замена ввода, приложите фотографии наружной и доступной внутренней части, маркировку устройства и имеющиеся чертежи. В предложение включают подтверждённую сборку с её присоединительными и уплотняющими элементами. Фотография заводского примера не подтверждает состояние старого уплотнения, размеры резьбы или достаточность произвольного герметизирующего материала.
Сформируйте запрос на NHR-1000A либо конкретные кабельные и установочные принадлежности с общей ведомостью. Укажите сохраняемые приёмопередатчик, антенную часть, корпус и линии, необходимое количество, документы и город получения. Наличие основной NHR-1500 в каталоге не устанавливает остаток каждого аксессуара. Применимость, комплектность, состояние, цену и срок подтверждают предложением; монтаж и проверка имеют отдельно согласуемый объём.
Каталог: NSR NHR-1000A cable, grounding strip and antenna feedthrough accessory assembly
