NSR NGS-100 представлен в собственном каталоге AlphaSolutions отдельным NMEA-селектором. Его задача в заводском описании — выбрать сигнал для одного выхода из четырёх входов RS422. Для замены нужно определить, заказывается ли полный селектор в корпусе или подтверждённая внутренняя сборка, а также сохранить назначение каждого источника и положения выбора.
Корпус, орган выбора и селекторная плата

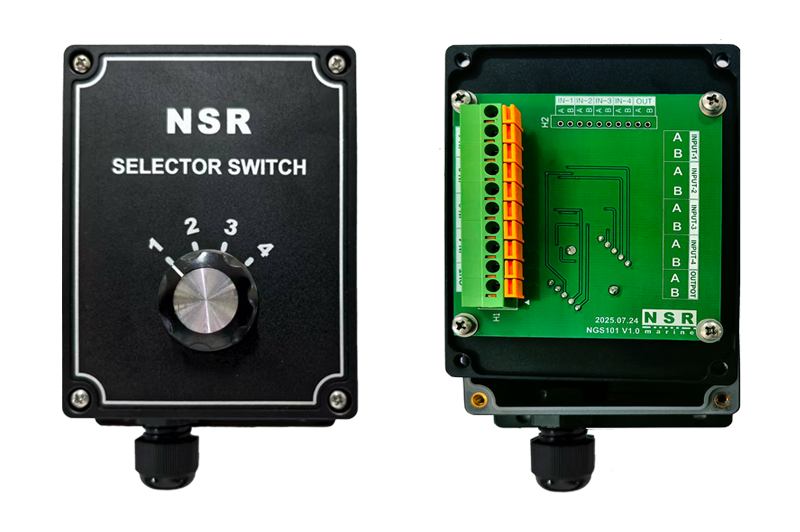

Изготовитель прямо называет встроенную selector PCB. Оригинальная фотография показывает два вида NGS-100: закрытую лицевую панель с ручкой и четырьмя отмеченными положениями, затем открытый корпус с платой и клеммами. Это предметная привязка к реальному узлу, а не условная схема устройства с любым числом портов.
На этой иллюстрации читается маркировка платы NGS101 V1.0. Её можно сообщить как наблюдение по заводскому снимку, но нельзя объявлять универсальным заказным кодом всех выпущенных NGS-100. Для отдельной платы требуется подтверждение применимости по маркировке установленного селектора и сервисной ведомости. Наличие изображения открытого корпуса не доказывает доступность платы отдельной складской позицией.
Четыре входа и один выход — другое направление задачи
Заводская таблица указывает четыре входа, один выход и интерфейс RS422. На фотографии обозначены IN1–IN4 и OUT. Поэтому такой селектор не следует путать с распределителем, выдающим один поток нескольким получателям. Если после выбора источника требуется много выходных линий, состав дальнейшего распределения согласуют отдельно.
В таблице приведены габариты 120×80×43 мм с обозначениями высоты, ширины и глубины. Это размеры устройства, а не посадка внутренней платы или монтажный вырез. Для замены одной сборки нужны её крепления, присоединения и допустимая комплектация; измерять их по внешнему фото корпуса недостаточно.
Заявление об автоматическом выборе требует отдельного подтверждения
Собственная карточка содержит формулировку об автоматическом или ручном выборе приоритетного источника. Заводская страница и текущая брошюра NGS100 rev16.1 подтверждают топологию и встроенную плату, но не описывают алгоритм автоматической оценки входов, условие отказа или время переключения.
Поэтому в предложении нельзя обещать автоматическое резервирование только на основании этой строки каталога. Попросите подтвердить конкретное исполнение, режим и применимую документацию. Наличие работающего источника на входе и определение достоверности его навигационных данных — разные свойства; последнее также не установлено общей записью NMEA.
Сохранить назначение положений в существующей системе
В заводской инструкции модернизации TG-8000 NGS-100 назван отдельным переключателем между предусмотренными источниками. В примерах используются два его входа и задаются назначения положений. Это не превращает модель в двухвходовую: пример использует часть возможностей устройства для конкретной схемы.
Для ведомости замены составьте таблицу «положение — вход — источник — получатель выхода». Сохраните реальные надписи панели и документы действующей установки. Нельзя считать, что положение с тем же номером на другом селекторе обязательно подключено к тому же прибору. Способ управления и проверку каждого согласованного пути определяют по проекту, без переключений действующей навигации ради самостоятельного опыта.
Как описать требуемый комплект
В заявке разделите корпус, лицевую часть с органом выбора, селекторную плату и клеммные принадлежности. Укажите, какие части сохраняются, какие меняются и в каком количестве. Приложите фотографии маркировок и соединений, данные источников и документацию. Исполнение платы, крепёж и электрические параметры должны относиться к согласованной замене, а не выводиться из соседнего изделия.
В общей брошюре рядом размещён отражатель NRR-100. Его IP66 и срок хранения не являются характеристиками NGS-100. Для селектора нужны свои применимые документы. Состояние, комплектность, отдельное наличие, цену и срок подтверждают в предложении; заводская фотография не показывает зарезервированный экземпляр AlphaSolutions.
