NGC-519: пеленгаторный репитер и принадлежности запасной сборки
NGC-519 — пеленгаторный репитер NSR, для которого карточка AlphaSolutions NGC-5010 содержит отдельное руководство. В запасную поставку следует включать определённую аппаратную сборку и согласованные принадлежности. Наличие гирокомпаса в каталоге не устанавливает ни остаток репитера на складе, ни состав конкретного предложения.
Запросить комплект NGC-519
Картушка и карданный механизм относятся к репитеру
В руководстве NGC-519 UM.E 20260121-02 описан прибор, получающий курсовые данные от внешнего компаса. Круговая картушка и цифровое поле показывают поступившую информацию. Сам репитер не является волоконно-оптическим датчиком курса, а его разрешение не заменяет точность основного компаса.
Изготовитель отдельно указывает карданный механизм, позволяющий сохранять горизонтальное положение картушки при движении судна. Эта конструктивная особенность важна при выборе сборки для замены. Однако описание механизма не является каталогом его внутренних деталей: материал осей, тип подшипников, допустимый угол наклона и ремонтный артикул по нему не устанавливаются.

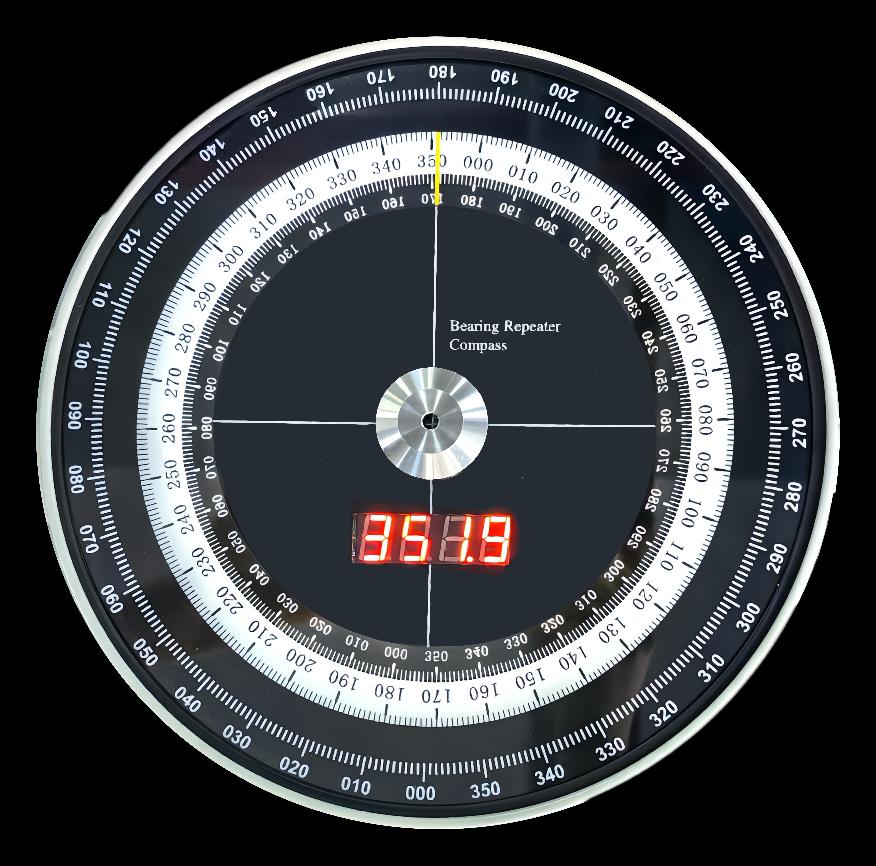

Оригинальная иллюстрация показывает лицевую часть с несколькими круговыми шкалами, курсовой чертой и цифровым полем. На ней нельзя подтвердить исполнение скрытого крепления, комплект кабелей либо состояние предлагаемого складского экземпляра. Значение в цифровом поле не является протоколом проверки точности.
Визир, опоры и коробка имеют собственные обозначения
Таблица Equipment List выделяет NGC-519 как основной прибор. Устройство отсчёта азимута NGC-519A, настенный кронштейн NGC-519B, соединительная коробка NGC-519J и напольная опора NGC-519S помещены в раздел Options. Поэтому запрос «репитер в комплекте» нужно раскрывать по позициям, особенно если часть существующих принадлежностей предполагается сохранить.
| Обозначение | Граница согласования |
|---|---|
| NGC-519 | Репитер в сборе и его исполнение |
| NGC-519A | Необходимость отдельного устройства отсчёта азимута |
| NGC-519B или NGC-519S | Выбранное исполнение опоры |
| NGC-519J | Наличие коробки в предлагаемом объёме |
Совпадение названия системы не доказывает пригодность старого кронштейна или визира к предлагаемой сборке. Для повторного использования нужны маркировки, фотографии и применимые чертежи. Размер Ø254×170 мм и масса около 6 кг из технической таблицы относятся к репитеру, а не к комплекту с напольной опорой.
Электрическую часть сверяют по конкретному документу
Таблица специального руководства приводит 24 В, потребление около 6 Вт и RS422 со скоростью 4800 бит/с. В тексте предусмотрены THS, HDT, HDG и HDM. Совместимость зависит от действительного источника, формата данных и исполнения линии; перечисление сообщений не делает прибор универсальной заменой любого репитера.
У NGC-519 и рулевого NGC-518 разные аппаратные исполнения и назначения. Характеристики NGC-518 нельзя переносить на пеленгаторный прибор. Общий интерфейс RS422 также не позволяет автоматически сохранить любые окончания кабеля или присвоить им вымышленный универсальный артикул.
Условия применения и границу замены подтверждают отдельно
Специальное руководство указывает IP56 и диапазон от −25 до +70°C. Брошюра семейства rev15.2 для NGC-519 приводит IPX6 и от −35 до +65°C. Эти записи нельзя объединять в улучшенный набор характеристик. Для выбранного исполнения нужно согласовать применимый документ и подтверждённые условия эксплуатации.
Раздел Maintenance and Repair предусматривает замену NGC-519 целиком. Отдельные платы, привод картушки и внутренние элементы не становятся подтверждёнными запасными позициями из этой фразы. При отсутствии показания рассматриваются также входные сообщения, соединение и источник курса; одного симптома недостаточно для решения о неисправности самого прибора.
Для предложения приложите данные снимаемого репитера, список сохраняемых принадлежностей, сведения о посте и документацию соединений. Комплектность, применимость, наличие, документы, цену и срок подтвердят для конкретной поставки. Монтаж и проверку результата согласуют отдельно; процедура калибровки или вмешательства в прибор здесь не приводится.
Запрос блока и комплекта замены
Система NGC-5010 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.
Запросить комплект NGC-519Первичная документация: руководства NGC-518 и NGC-519 в каталоге AlphaSolutions; заводская брошюра NGC-50X0, rev15.2. Различия между документами приведены в тексте; характеристики нельзя объединять без подтверждения исполнения. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
