NGC-518: рулевой репитер курса для замены в сборе
NGC-518 — отдельный рулевой репитер курса NSR. Собственная карточка AlphaSolutions NGC-5010 содержит руководство именно для этой модели. При заказе запасного прибора важны его исполнение, источник курсовых данных и состав замены: название основного гирокомпаса само по себе не определяет комплект репитера.
Запросить комплект NGC-518
Репитер получает курс от внешнего источника
Руководство NGC-518 UM.E 20260121-01 описывает показ курса, поступающего от гирокомпаса, магнитного компаса либо другого предусмотренного источника. Внешний источник и его выход согласуют для конкретного исполнения. Репитер не становится самостоятельным измерителем курса только потому, что на передней панели есть круговая шкала.

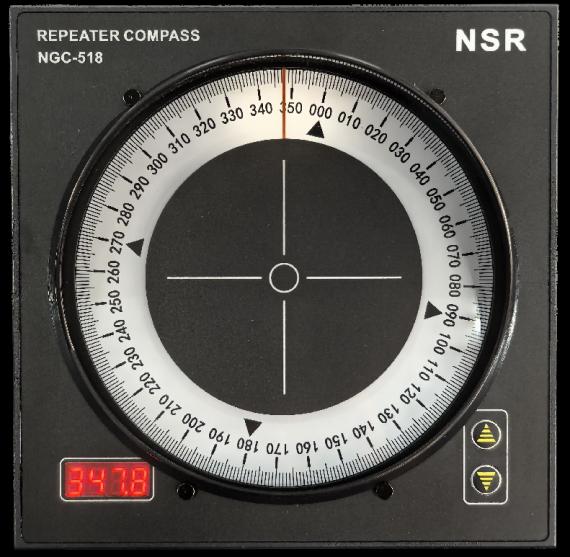

На оригинальной иллюстрации видны картушка с делениями полного круга, цифровое поле и две кнопки. Аналоговое и цифровое представления позволяют читать одну курсовую информацию разными способами. Цифры на фотографии — пример индикации, а не свидетельство точности предлагаемого экземпляра или проверка согласования двух показаний.
Питание и сообщения согласуют вместе
Специальное руководство указывает RS422, скорость 4800 бит/с и форматы HDT, HDG, HDM. Они относятся к разным представлениям курсовой информации; одинаковый физический интерфейс не означает, что любые поступающие строки подходят репитеру. При замене нужно назвать источник, поддерживаемые сообщения и действующую документацию соединения.
Техническая таблица приводит питание 24 В и потребление около 2 Вт. Эти параметры относятся к NGC-518, а не ко всей гирокомпасной системе или её интерфейсному блоку. Пример соединения с NGC-512 подтверждает рассматриваемую системную связь, но не создаёт универсальную распайку для любого судна. Существующие линии и окончания проверяют по применимой документации.
В руководстве различается точность отсчёта
Обзор изделия сообщает разрешение 0,1° и точность отсчёта 0,5°. В технической таблице разрешение остаётся 0,1°, однако Reading accuracy указана как 0,05°. Это существенное расхождение одного документа. До согласования исполнения нельзя выбирать более выгодное значение и обещать его заказчику.
Разрешение показания также не заменяет точность внешнего компаса. Рулевой репитер курса нельзя описывать характеристиками индикатора NGC-516, который показывает скорость поворота в градусах в минуту. При общем происхождении приборы имеют разные назначения и собственные руководства.
Запасная позиция — прибор в сборе
Раздел Maintenance and Repair прямо предусматривает замену NGC-518 целиком. Документ не подтверждает отдельный заказ внутреннего двигателя, платы, цифрового индикатора или картушки. Поэтому заявку на такую деталь нельзя автоматически выдавать за подтверждённую изготовителем ремонтную позицию.
Отсутствие достоверного показания само по себе не устанавливает неисправность репитера: таблица возможных причин рассматривает также сообщения, соединение и источник курса. Решение о замене связывают с документированным результатом проверки. Последовательности настройки, калибровки и вмешательства в прибор здесь не приводятся.
| Позиция заявки | Что согласовать |
|---|---|
| NGC-518 в сборе | Исполнение, состояние, количество и подтверждённую точность |
| Существующее место | Панель, крепёж и доступное пространство |
| Соединения | Источник курса, питание и границу кабельного комплекта |
Размер 192×192×126,5 мм и масса около 2,1 кг приведены в технической таблице. Размер корпуса не является автоматически размером выреза панели. Руководство относит прибор к внутреннему размещению и указывает IP44; это не подтверждает пригодность любого открытого поста.
Приложите маркировку снимаемого прибора, фотографии места, документацию системы и перечень сохраняемых частей. Наличие NGC-5010 в каталоге не доказывает отдельный складской остаток NGC-518. Применимость, комплектность, документы, цену и срок подтверждают предложением; монтаж и проверку после замены согласуют отдельным объёмом.
Запрос блока и комплекта замены
Система NGC-5010 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.
Запросить комплект NGC-518Первичная документация: руководства NGC-518 и NGC-519 в каталоге AlphaSolutions; заводская брошюра NGC-50X0, rev15.2. Различия между документами приведены в тексте; характеристики нельзя объединять без подтверждения исполнения. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
