NGC-516: индикатор скорости поворота и комплект с диммером
NGC-516 — индикатор скорости поворота судна, для которого собственная карточка AlphaSolutions NGC-5010 содержит отдельное руководство. При аппаратной замене этот прибор рассматривают отдельно от основного дисплея NGC-513, повторителя курса и компасного измерительного блока. Совпадение принадлежности к одной системе не означает одинаковое назначение или взаимозаменяемость сборок.
Запросить комплект NGC-516
Прибор показывает скорость поворота

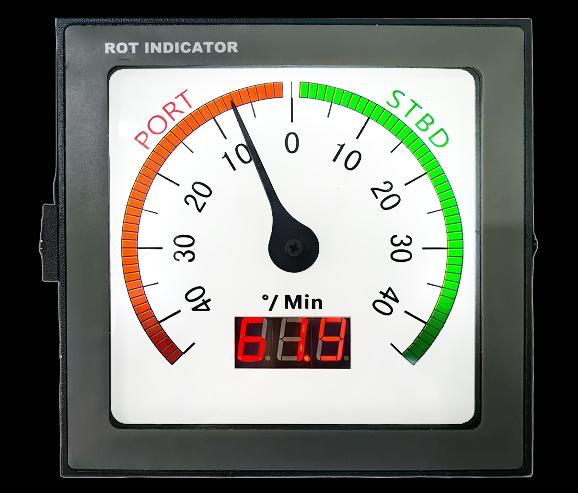

В NGC-516 UM.E 20260121-01 назначение определено через изменение угла за минуту, в градусах в минуту. У прибора есть стрелочный циферблат и цифровое поле; на оригинальной иллюстрации обозначены направления PORT и STBD. Это не шкала курса судна в градусах от севера и не самостоятельный датчик углового движения.
Для применения в роли ROTI изготовитель прямо связывает NGC-516 с датчиком гирокомпаса семейства NGC-50X0. Поддержка формата ROT не доказывает, что любое устройство с похожим выходом автоматически образует такое же согласованное решение. В заявку включают фактический источник данных, его исполнение и действующую документацию системы.
Характеристики нуждаются в точном сопоставлении
В обзоре руководства указан диапазон до 45°/min в каждую сторону и разрешение 1°/min. Однако техническая таблица того же документа приводит Resolution: 0.1°/min. Это различие исходных сведений нельзя скрывать выбором более выгодного значения. Для заказа следует запросить подтверждённую характеристику конкретного предлагаемого исполнения.
Отдельная запись Reading accuracy: 0.05° также не должна самовольно превращаться в другую единицу измерения или заменять строку разрешения. Фотография цифрового поля не является протоколом точности. В предложении нужно назвать применимый документ и согласованные характеристики, а не обещать результат по числу видимых разрядов.
Питание и линия данных относятся к индикатору
Техническая таблица специального руководства указывает 24 В, потребление около 3 Вт и интерфейс RS422, 4800 bps. Эти сведения относятся к NGC-516 в описанном документе. Потребление всей гирокомпасной системы не является мощностью индикатора, а наличие последовательного интерфейса не подтверждает пригодность произвольного кабеля и любого формата сообщений.
Приложение I выделяет сообщение ROT и статус достоверности данных. Нельзя считать приход произвольной строки либо само включение подсветки подтверждением правильного показания скорости поворота. В предложении согласуют исходные данные и объём проверки результата после замены; тестовые посылки и эксплуатационные действия здесь не приводятся.
Основной прибор и диммер — отдельные позиции
Руководство рассматривает удалённый диммер NGC-516R, а таблица оборудования семейства перечисляет его отдельной строкой. Поэтому состав конкретной поставки нужно определить явно: индикатор, диммер, монтажные принадлежности и кабели. Наличие небольшого кнопочного блока на заводском примере не доказывает его включение в любую отдельную запасную позицию.
| Позиция запроса | Что подтвердить |
|---|---|
| NGC-516 в сборе | Исполнение, согласованные характеристики и требуемое состояние |
| NGC-516R | Сохранение имеющегося либо включение нового диммера |
| Монтаж и линии | Крепёжные принадлежности, окончания и границу кабельного комплекта |
В таблице NGC-516 указан размер 144×144×64 мм. Его нельзя переносить на отдельный NGC-516R или считать размером любого монтажного выреза. Для установки в существующую панель нужен применимый чертёж именно выбранной сборки, сведения о панели и доступном пространстве; размеры не восстанавливают по фотографии.
Укажите модель и серийный номер снимаемого индикатора, источник данных, сохраняемые диммер, кабели и крепёж. Каталожная связь с NGC-5010 не подтверждает отдельный складской остаток прибора или его внутренних деталей. Применимость, комплектность, документы, наличие, общую цену и срок подтверждают предложением; монтаж, подготовку и проверку результата согласуют отдельно.
Запрос блока и комплекта замены
Система NGC-5010 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.
Запросить комплект NGC-516Первичная документация: руководства системы NGC-50X0 и индикатора NGC-516 в каталоге AlphaSolutions; заводская брошюра NGC-50X0, rev15.2. Различия между документами приведены в тексте; характеристики нельзя объединять без подтверждения исполнения. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
