NGC-513: дисплейный блок, экранная сборка и внутренний шлейф
NGC-513 указан как дисплейный блок в комплекте NGC-5010 из каталога AlphaSolutions. Заводская таблица семейства NGC-50X0 также выделяет Display Unit NGC-513 отдельно от компасного и интерфейсного блоков. Для аппаратной замены нужно определить, требуется ли весь дисплейный прибор либо конкретная внутренняя сборка с подтверждённой маркировкой.
Запросить комплект NGC-513
Дисплейный блок имеет собственную роль
В сервисном руководстве NGC-50X0 SM.E 20260214-01 для NGC-513 перечислены отображение курса, работа с BAM, ручной ввод позиции и операции меню. Это функциональный блок системы, а не только стекло перед экраном. Его следует отличать от компасного измерительного узла и NGC-512, через который организованы интерфейсные связи.
В заводской комплектации отдельно названы дополнительные Remote Unit NGC-514 и повторители. Похожая передняя часть не делает их автоматической заменой NGC-513. В предложении нужен точный индекс прибора, исполнение и согласованное окружение, а не общее наименование «экран гирокомпаса».
Размер экрана не заменяет размеры корпуса
В прочитанной заводской HTML-таблице строка Display содержит 7-inch, color LCD, touch screen operation, Android O/S и разрешение 1024×600 точек. Там же приведено 154(W)×87(H) мм. Эти значения относятся к строке характеристик дисплея; их нельзя выдавать за наружные габариты корпуса NGC-513, размеры монтажного выреза или расстояния крепления.
Сведения о сенсорном управлении и операционной системе также не определяют артикул голой LCD-матрицы, сенсорной панели или внутренней платы. Если требуется отдельная ремонтная позиция, её обозначение и применимость подтверждают самостоятельно. Совпадение диагонали и разрешения ещё не устанавливает совместимость шлейфа, механики и электроники.
Внутренний шлейф является отдельной границей состава

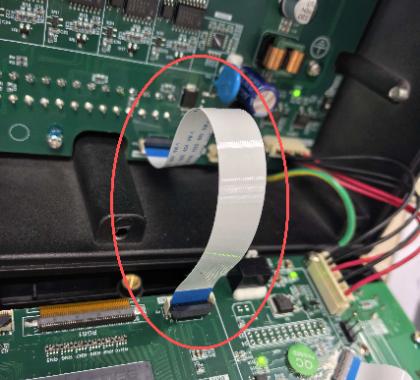

В разделе 3.7 руководства показана оригинальная фотография внутренней части дисплейного блока. На ней выделен плоский шлейф между узлами и видны его разъёмные присоединения. Это технический пример, а не ведомость каждого запасного комплекта. Из рисунка нельзя определить универсальный шаг контактов, длину, ориентацию проводящих поверхностей или заказной код шлейфа.
| Предмет запроса | Что уточнить в комплектности |
|---|---|
| NGC-513 целиком | Исполнение прибора и включённые принадлежности |
| Экранная либо электронная сборка | Подтверждённую маркировку и сохраняемые сопряжённые узлы |
| Внутренний шлейф | Применимые окончания и отдельное включение детали в поставку |
Корпус, монтажные части, наружный кабель, внутренние соединения и крепёж не следует молча объединять в одну позицию. Если часть комплекта сохраняется, это фиксируют явно. Если нужен новый прибор со всеми принадлежностями, перечень включённых деталей должен быть назван в предложении.
Сообщение о связи не является диагнозом экрана
Сервисный раздел связывает Not Connected с отсутствием связи между дисплейным и интерфейсным блоками. Он различает наружные кабельные соединения, интерфейсную PCB NGC-512 и сам дисплей. Поэтому такое сообщение не подтверждает автоматически отказ NGC-513 или необходимость покупки новой матрицы. Для подбора полезно имеющееся техническое заключение с обозначением затронутого узла.
Включение подсветки или появление меню также не является подтверждением получения курсовых данных от действующей системы. Объём проверки результата после аппаратной замены согласуют отдельно. Сервисные действия со шлейфом, перезапуск, настройки и программные обновления не входят в описание поставляемой запчасти.
Укажите модель и серийный номер NGC-513, данные NGC-512 и компасного блока, фотографии маркировок и сохраняемые принадлежности. Каталожный комплект NGC-5010 не подтверждает отдельный остаток каждого внутреннего элемента дисплея. Применимость, состояние, комплектность, документы, наличие, общую цену и срок подтверждают предложением; необходимые работы и подготовку согласуют отдельным объёмом.
Запрос блока и комплекта замены
Система NGC-5010 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.
Запросить комплект NGC-513Первичная документация: руководства системы NGC-50X0 и индикатора NGC-516 в каталоге AlphaSolutions; заводская брошюра NGC-50X0, rev15.2. Различия между документами приведены в тексте; характеристики нельзя объединять без подтверждения исполнения. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
