Для замены наружной измерительной части NGC-3000 нужно назвать антенный узел отдельно от процессора и дисплея. В собственной карточке AlphaSolutions перечислены все три части системы. Заводское руководство NGC-3000 UM.E 20260110-08 обозначает их NGC-3000A, NGC-3000P и NGC-3000D. Запрос на антенную сборку должен определить, какие из этих блоков сохраняются и к какому исполнению подбирается замена.
Одна сборка и две антенные линии

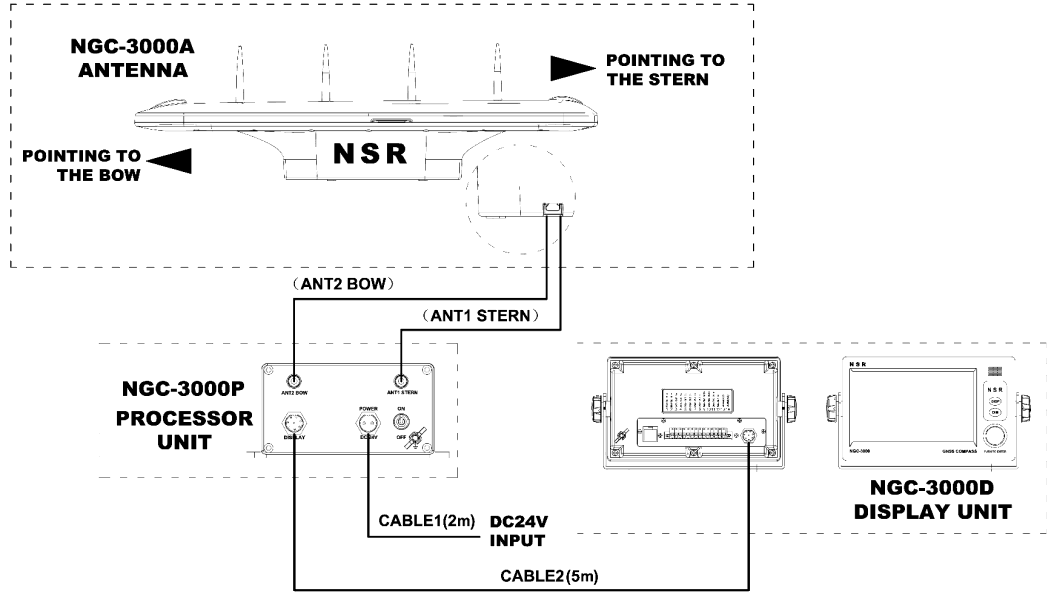

Оригинальная системная схема показывает вытянутый антенный узел с двумя направлениями подключения: ANT2 BOW и ANT1 STERN. Обе линии приходят к процессорному блоку. Это не две произвольные независимые GPS-антенны, которые можно заменить одним обычным приёмником координат. Для определения курса важны предусмотренные измерительные части и их взаимное расположение; сходство разъёмов не доказывает равноценность замены.
В таблице комплекта руководства названы два кабеля SYV50-5 длиной по 20 м. Поэтому короткую запись продавца «кабель 20 м» следует уточнить по количеству и назначению линий. Две двадцатиметровые линии не означают разрешённый сорокаметровый участок и не являются описанием всех соединений судового поста. В ведомости отдельно фиксируют оба антенных кабеля, их окончания и принадлежность к каналам.
Кабель антенны не заменяет связь с дисплеем
Та же заводская ведомость выделяет силовой кабель 2 м и соединительный кабель между процессором и дисплеем 5 м. При заказе наружного узла они не должны автоматически попадать в комплект как заменяемые детали. Но сохраняемые соединения необходимо назвать: новый антенный узел подбирается к действующему процессору, а не только к знакомому названию на экране.
Руководство отдельно предупреждает о недопустимости разрезания антенного кабеля. Поэтому возможность сохранения, переноса или замены трассы согласуют по документации конкретного исполнения. Этот разбор не предлагает наращивать линию, менять соединители или переставлять BOW/STERN на работающем компасе. Для заявки достаточно фотографий маркировок, доступных окончаний, схемы существующей установки и фактических длин.
Обозначение NGA300 требует сверки
В опубликованных описаниях комплектов встречается имя NGA300, а выбранное руководство называет Antenna Unit NGC-3000A. Эти обозначения нельзя автоматически объявлять синонимами или подтверждённой историей смены модификаций. Поставщик должен связать предлагаемый узел с конкретным процессором, применимой редакцией документации и собственным обозначением заказа.
Обычная GNSS-антенна NGA100 для приёмника NGR-3000 решает другую задачу. Её варианты RG58, соединители и питание не становятся вариантами антенной сборки спутникового компаса. Номер N992730 из общей ведомости NGC-3000 также не используем как подтверждённый отдельный заказной код антенны: обозначение запасного узла должно быть явно раскрыто в предложении.
Наружный корпус и монтажные принадлежности
В таблице выбранного руководства антенной части отнесены IP66, габариты 808,2 × 240,1 × 244,4 мм и масса около 2,5 кг. Процессор и дисплей перечислены отдельно с IP22. Эти габариты не задают отверстия сохраняемой опоры, а защита антенного корпуса не подтверждает состояние старых соединений и всей трассы. Для крепления нужны применимый чертёж и фактическое исполнение установочных частей.
В комплекте названы кронштейны антенного узла A/B и два хомута. Их наличие в общей таблице не доказывает пригодность прежней опоры или включение любых дополнительных крепёжных деталей в отдельный заказ. Карточка также указывает температуру от −40 °C, тогда как выбранное руководство приводит рабочую от −20 °C. Расхождение сохраняется: допустимые условия подтверждают для предлагаемого исполнения, не выбирая более удобное значение.
В запрос включите полный антенный узел либо согласованный комплект с двумя кабелями и креплением, данные сохраняемых блоков, фотографии и документы установки. Отдельные внутренние платы и антенные элементы по системной схеме не идентифицированы как продаваемые запчасти. Количество, состояние, комплектность, применимость, наличие, цену и срок подтверждают предложением; стоимость полной системы не является ценой одной антенны.
