NDC-100: контроллер яркости, интерфейс и монтажная панель

NDC-100 — отдельный контроллер дистанционного управления яркостью, указанный среди опций электронного инклинометра NEI-3000. В собственной карточке AlphaSolutions представлен основной прибор с датчиком и документацией. При запросе запасной панели нужно отдельно назвать NDC-100, её исполнение и требуемые принадлежности, а не заказывать весь дисплейный блок по общему названию системы.

Контроллер имеет собственное обозначение

В таблице Equipment List руководства NSR NEI-3000 UM.E 20260210-05 позиция Dimmer Controller NDC-100 находится в разделе Optional. Для неё приведён Part No. N503233. Это документальное обозначение контроллера в сборе, а не установленный номер внутренней платы, кнопки или кабеля.

Приложение C объясняет назначение через удалённое управление яркостью, когда доступ к органам основного дисплея затруднён его расположением. Поэтому NDC-100 следует отличать от измерительного датчика NEI-3000S и дисплея NEI-3000D. Поставка диммера не означает замену измерительной части либо подтверждение калибровки инклинометра.

Передняя панель и электрическая часть — разные сведения

На оригинальном рисунке показаны четыре органа управления с подписями MODE, BUTTON, DIMMER+ и DIMMER−. Эти обозначения помогают сопоставить установленную панель с документацией. Они не устанавливают тип внутренних переключателей, ресурс нажатий, способ крепления платы или возможность отдельного заказа каждой кнопки.

В технических характеристиках самого NDC-100, в приложении C.3, указано питание DC24V с диапазоном 9–36 В. Здесь электрический диапазон подтверждён отдельным разделом о контроллере, а не перенесён из общей таблицы NEI-3000. Собственное потребление панели и нагрузочную способность её цепей этот перечень не раскрывает.

Интерфейс записан как RS485 по умолчанию либо RS422, скорость 4800 бит/с. Такая запись не подтверждает два одновременно работающих независимых порта и не разрешает считать любой последовательный прибор совместимым. Для заказа сопоставляют фактическое исполнение, сохраняемый дисплей и его документацию; схему соединения не восстанавливают по внешнему сходству клемм.

Размерный рисунок относится именно к NDC-100

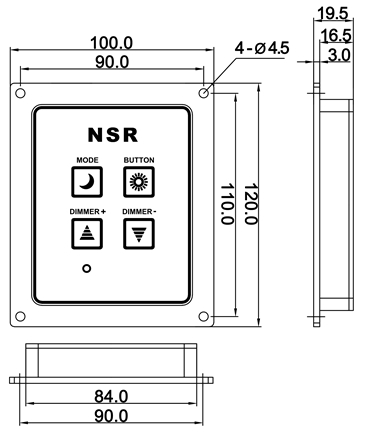

В специальном разделе руководства приведены 100×120×19,5 мм. Отдельный рисунок в заводской брошюре NEI3000 rev16 B.E подтверждает габариты панели и показывает четыре отверстия Ø4,5 мм с расстояниями 90 и 110 мм между их центрами. Это отличается от большого корпуса основного семидюймового дисплея.

Расстояния между крепёжными отверстиями нельзя объявлять размером монтажного выреза. Для сохранения панели нужны применимый установочный чертёж, фактическая посадка и доступная глубина. В предложении отдельно указывают крепёж, окончания и другие принадлежности, если они действительно входят в поставку.

Пределы применения проверяют по документу контроллера

Для NDC-100 приложение C.3 указывает рабочую температуру от −15 до +55°C. Её нельзя расширять до диапазона другого блока по общей брошюре семейства. Сведения об операционной системе, разрешении экрана и измеряемых углах NEI-3000 также не являются характеристиками диммера.

Брошюра гирокомпасов NGC-50X0 тоже перечисляет NDC-100, причём отдельно от NGC-516R ROT Dimmer. Это подтверждает необходимость различать позиции, а не универсальную взаимозаменяемость двух диммеров или работу с любым прибором NSR. Применимость определяют для фактической системы и предлагаемого исполнения.

Приложите маркировку панели, данные сохраняемого дисплея, фотографии крепления и соединений. Укажите требуемую границу комплекта и документы. Наличие всей системы в каталоге не подтверждает отдельный складской остаток контроллера. Состояние, комплектность, применимость, цену и срок согласуют в предложении; установку и проверку управления яркостью оговаривают отдельно. Эксплуатационные последовательности настройки здесь не приводятся.
