NAVTEX: приёмная антенна и фидер
Правила РС и РКО: практическое применение
При замене приёмника NAVTEX полезно сразу описать сохраняемую антенну и кабельный путь. Новый экран сам по себе не показывает, как на приём влияют соседние передатчики, соединения фидера и оборудование, включённое в антенный тракт.
NSR NVX-3000 изготовитель описывает как судовой приёмник NAVTEX. Модель принимает сообщения соответствующей службы и имеет реальное назначение для этой задачи. Конкретное исполнение антенны, кабели и устройства в тракте нужно указывать в составе рассматриваемого комплекта; совпадение разъёма не подтверждает их совместимость.
Область требований
Пункт 5.1.8 части VII ПКПС РКО рассматривает взаимодействие приёмных антенн с передающими и между собой. Раздел 5.7 устанавливает требования к проводке антенн внутрь судна, включая применимые условия для приёмных фидеров.
По пп. 1.1.1–1.1.3 часть относится к судам внутреннего и смешанного плавания и радиооборудованию для судов с классом РКО, подлежащему его освидетельствованию. Пункт 1.1.2 отдельно определяет применение к эксплуатируемым судам и изделиям: если не указано иное, для них действуют требования, по которым они построены или изготовлены. Указания администрации учитывают по п. 1.1.5. Поэтому сохранение существующего тракта рассматривают по документам конкретной установки.
Что находится рядом с антенной
По п. 5.1.8 приёмные антенны должны быть сконструированы и расположены так, чтобы их взаимодействие со всеми передающими антеннами и между собой было минимальным; предусмотрено максимальное отдаление.
В заявке нужны общий план или фотографии места с соседними антеннами, а не только вид одного штыря. Перечислите расположенные рядом передающие установки и изменения после ремонта. Новая антенна или переставленный передатчик могут изменить условия, даже если приёмник NAVTEX остался прежним.

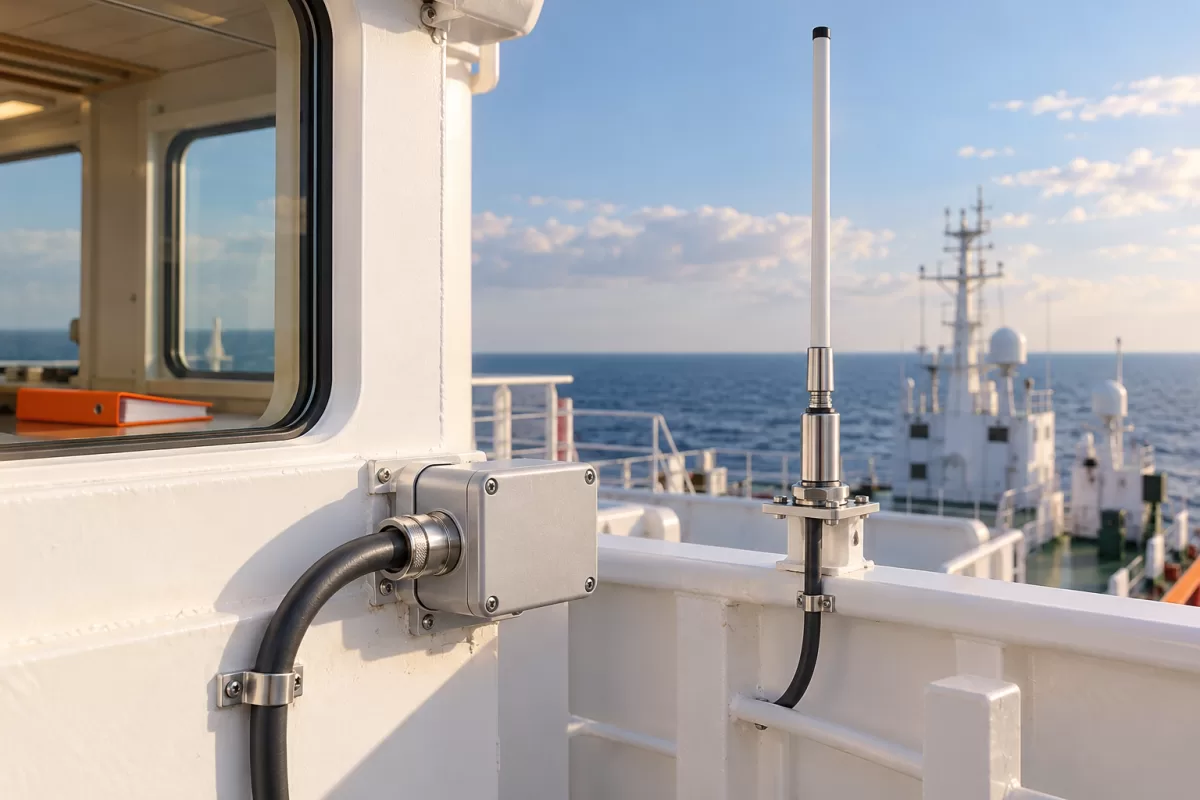

Из этого пункта не следует одно универсальное расстояние между любыми двумя судовыми антеннами. Для конкретной компоновки учитывают документацию оборудования и применимые требования к установке. Иллюстрация статьи не является планом согласованных расстояний.
Кабель и все включённые устройства
По п. 5.7.6 фидеры приёмных антенн выполняют коаксиальными экранированными кабелями с непрерывным экраном. Коммутаторы, переключатели, грозовые разрядники и другие включённые приборы должны быть экранированного типа. Указано также ограничение затухания сигнала — не более 3 дБ.
Следовательно, для оценки сохраняемой линии важны кабель, его длина и соединения вместе с промежуточными устройствами. Название одной бухты не описывает готовый тракт. Пункты 5.7.7 и 5.7.11 также рассматривают непрерывность экрана и требования к включённым устройствам; необходимость каждого элемента устанавливают для конкретной системы.
По п. 5.7.9 вывод на открытую палубу и соединение с приёмной антенной предусматривают с водозащищённым или герметическим контактным устройством, надёжным электрическим соединением и доступом для контроля состояния. Пункт 5.7.12 требует соответствующую защиту входа приёмника от атмосферных разрядов; при применении согласующего или защитного устройства между антенной и коаксиальным кабелем его подключают со стороны антенны.
Трасса возле питания
Пункт 5.7.13 предусматривает прокладку коаксиальных кабелей в отдельных каналах на расстоянии не менее 10 см от кабелей источников питания. Для рассмотрения сохраняемой трассы укажите её фактический путь и соседние линии.
Другие пункты раздела 5.7 содержат требования к передающим антеннам, непостоянно включённым антеннам и трактам ОВЧ/УВЧ. Их нельзя автоматически переносить на приёмную линию NAVTEX как один готовый перечень деталей.
Запрос на NVX-3000
Для предложения по NVX-3000 перечислите приёмник, антенну, кабель с длиной, разъёмы и все промежуточные приборы. Приложите схему места и трассы, документы сохраняемого комплекта и сведения о соседних передающих антеннах.
Кнопка запроса открывает почтовую программу. Там дополняют контакты и приложения, отдельно обозначая новую поставку, сохраняемое оборудование и необходимые работы.
Источники
- РКО: новая глава VII ПКПС, приказ № 29-п от 31.03.2026: пп. 1.1.1–1.1.6, полный п. 5.1.8 и раздел 5.7.
- NSR NVX-1000/NVX-3000: описание изготовителя.
- NVX-3000 в каталоге Alpha Solutions.
