MI42: судовые данные на одном экране
Мостиковому посту часто нужен компактный экран, на котором доступны сведения нескольких действующих приборов. Marinelite MI42 выбирают именно как индикатор принимаемых судовых данных: измерительные источники и их соединения входят в проект отдельно. Для AlphaSolutions это запрос на законченный комплект рабочего места, а не покупка одного экрана с ожиданием, что вместе с ним появятся все показания. В собственной карточке MI42 опубликован ориентир около 40 515 ₽; наличие и срок уточняются.
Запросить комплект MI42
Какие сведения можно собрать на MI42
Изготовитель Nantong Saiyang описывает MI42 как многофункциональный дисплей NMEA 0183 с интерфейсом RS422. Указаны экран 4,2 дюйма, разрешение 720×672 и представление нескольких видов навигационных и погодных данных. Среди них — курс, скорость, глубина, ветер, температура, давление и угол руля. Для части величин предусмотрены двенадцатичасовые графики. Это возможности отображения: фактический набор зависит от подключённых источников и согласованного исполнения.
Такой подход полезен при дооснащении мостика. Например, компании нужны курс и скорость рядом с рабочим местом, а в другой ситуации важнее глубина и ветер. Начинать следует с того, какую информацию оператор должен видеть одновременно и какие значения ему нужны при переключении страниц. Перечень всех возможных величин в рекламе не заменяет эту задачу конкретного судна.
Угол руля: от измерителя к показанию
Если основной запрос — индикация положения руля, нужно назвать существующий источник этого значения. Сам дисплей MI42 не измеряет механическое положение пера руля. В предложение должны попасть применимый измерительный тракт либо согласованное подключение уже установленного прибора, необходимые соединения и рабочий экран.
Полезно разделить три элемента закупки: где возникает измерение, каким способом оно поступает на пост и как представляется оператору. Фотография дисплея не подтверждает наличие датчика, преобразователя или всего кабельного состава. Указать в заказе только MI42 недостаточно, если исходного сигнала ещё нет. Равным образом индикатор положения не становится автопилотом и не управляет рулевым приводом.
Сохраняемые приборы определяют соединения
Для действующего судна удобнее подготовить короткую опись источников: модель каждого прибора, нужная величина и предусмотренный выход данных. Затем исполнитель сопоставляет документацию источников с возможностями выбранного MI42. Наличие надписи NMEA у обоих устройств — исходное условие обсуждения, но ещё не подтверждённое сопряжение.
Отдельный вопрос возникает, если тот же источник уже обслуживает другие приборы. Новый экран не должен появляться в предложении без понимания существующего распределения. В нашем каталоге есть [NSR NND-100](/p/nnd-100/) — размножитель NMEA 0183 с одним входом и четырьмя выходами по карточке. Его рассматривают при соответствующей задаче распределения; необходимость и включение именно в этот проект подтверждают отдельно. Он не является универсальным объединителем произвольного числа разных источников.
Питание и место установки
На странице изготовителя MI42 указан диапазон питания 9–36 В и потребление 3 Вт. Для предлагаемого экземпляра параметры питания и принадлежности закрепляют в спецификации. При составлении комплекта называют доступный судовой источник, место экрана и требуемые соединения; наличие блока питания в цене одного дисплея не предполагается автоматически.

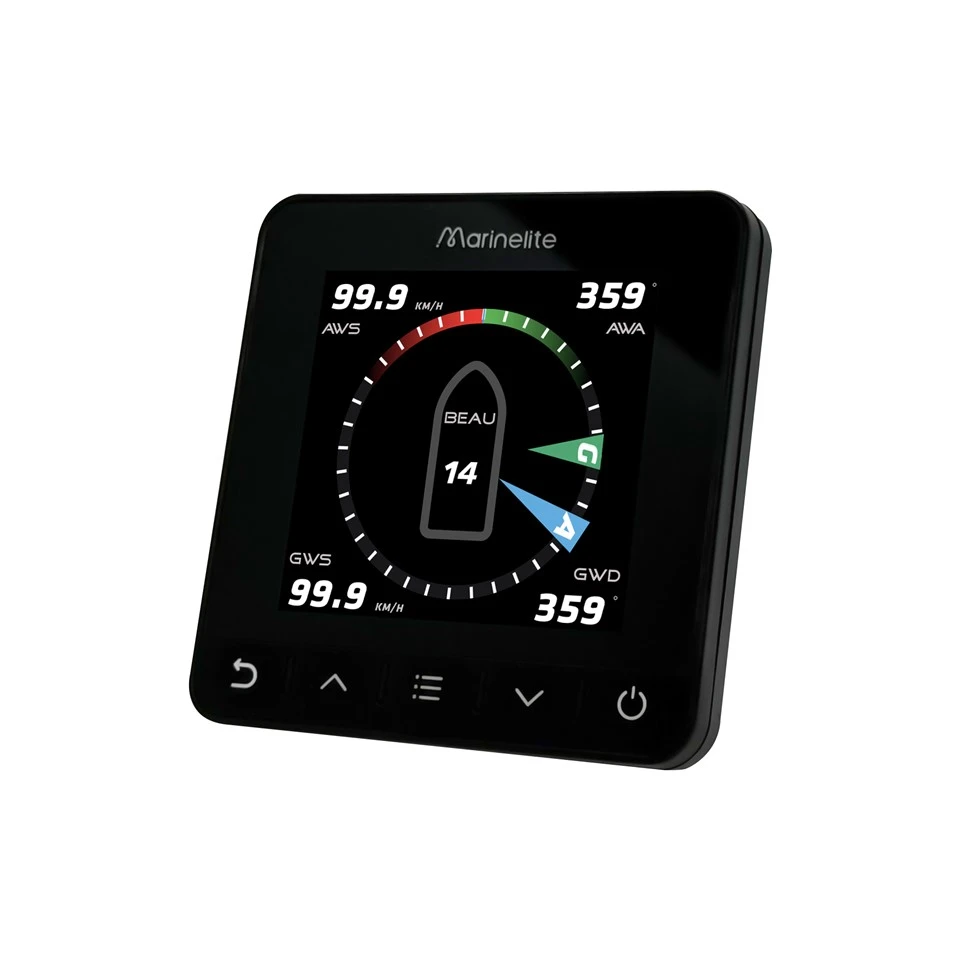

У собственной карточки указана защита IP22, тогда как актуальная страница изготовителя описывает IPX7. Эти сведения нельзя незаметно объединить в обещание наружной установки предлагаемого исполнения. До заказа подтверждаем маркировку и документацию конкретной поставки, условия размещения и необходимую защиту поста. Типовое каталожное изображение изготовителя показывает внешний вид MI42; по нему нельзя установить точное исполнение, состояние или наличие на складе.
Проверяем результат рабочего места
В запросе полезно описать обычную рабочую картину: какие значения должны появиться после включения, от каких приборов они поступают и где оператор смотрит экран. При согласовании приёмки проверяют отображение выбранных величин и поведение при недоступном источнике по документации поставляемой версии. Здесь не обещается определённая сигнализация без подтверждения её функции.
Если нужен просмотр изменений, заранее определяют величину и требуемый интервал. Короткий график на экране и долговременный архив компании — разные результаты закупки. Сохранение рейсов, внешняя регистрация и выдача файлов требуют отдельного подтверждённого решения; наличие дисплея само по себе этого результата не обеспечивает.
Один комплект с понятной общей ценой
Для предложения на MI42 пришлите перечень показаний, модели сохраняемых приборов, сведения об источнике угла руля при такой задаче, питание и место экрана. Дисплей, необходимые блоки сопряжения, крепления и кабельные принадлежности согласуем одной описью с общей стоимостью. Ориентир карточки относится к MI42 и не означает цену всего поста.
Исполнение, состояние, документы, наличие и срок подтверждаем письменно. Монтаж, настройка, приёмка и доставка рассчитываются по согласованному объёму. Купить комплект можно с доставкой в согласованный город или порт России и Казахстана; маршрут и стоимость определяются для конкретной поставки.
MI42 в нашем каталоге
Marinelite MI42 — многофункциональный индикатор
Около 40 515 ₽ — ориентир собственной карточки MI42. Дисплей, внешние источники, необходимые блоки сопряжения, питание, крепления и кабели согласуем по описи с общей ценой выбранного комплекта. Исполнение, степень защиты, состояние, документы, наличие и срок подтверждаются предложением. Работы и доставка отдельно. Не является публичной офертой.
Запросить комплект MI42Документация семейства: Nantong Saiyang: MI42 Multifunction Instrument — данные, экран, интерфейс и питание. Применимость параметров документации и одобрений согласуется для поставляемого исполнения и проекта.
