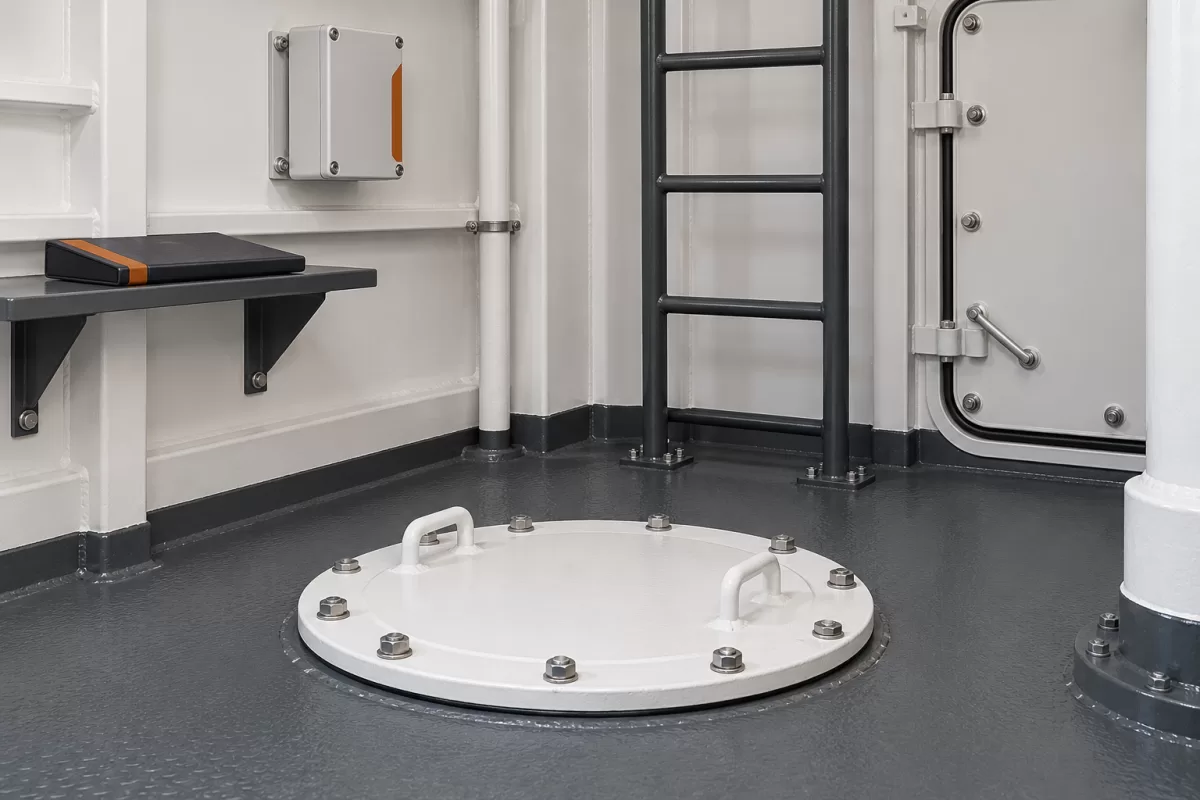

Шахта эхолота: доступ и вода
Правила РС и РКО: практическое применение
В заказе на замену эхолота перечислены дисплей, датчик и кабель. Но для судна с шахтой эхолота остаётся ещё одна задача: как обеспечить доступ к преобразователю и обнаружить воду в этом помещении. Она не закрывается поставкой нового экрана.
NSR NED-3010 изготовитель относит к судовым навигационным эхолотам. Его дисплейный блок и преобразователь имеют разные места и задачи. Рассматривая замену нижней части установки, полезно связать комплект прибора с фактическим устройством шахты, а корпусные и монтажные работы выделить в предложении отдельно.
Где применяется требование
Раздел 3.3 части V Правил РС по оборудованию морских судов посвящён шахте лага и/или эхолота. По п. 1.1.1 область этой части — самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. Дополнительные указания администрации флага учитывают по п. 1.1.3.
Этот разбор относится к установке, где такая шахта предусмотрена проектом. Он не означает, что любое размещение датчика NED-3010 требует создания нового помещения. Конструкцию существующего узла и применимые требования устанавливают по судовым документам.
Шахта и монтажный танк — разные позиции
Шахта представляет собой специальное водонепроницаемое помещение ниже ватерлинии с водонепроницаемым закрытием. Монтажный танк датчика — другая часть установки. Наличие танка в спецификации само по себе не описывает помещение, подход к нему и способ обнаружения воды.
В разборе комплекта NED-3010 рассматриваются экран, преобразователь, кабель и монтажные детали. Здесь исходные данные дополняются планом шахты и сведениями о её устройстве. Так поставка датчика не смешивается с объёмом корпусных работ.
Доступ нужно раскрыть в документах
Пункт 3.3.1.1 требует размеров, обеспечивающих доступ к первичным преобразователям. Далее раздел предусматривает клинкетную дверь либо горловину с крышкой на болтах, обычный трап или скобтрап для спуска и испытание шахты на непроницаемость по указанной в правилах отсылке.
Для предложения нужны расположение преобразователя, размеры и закрытие помещения, способ доступа и сведения о сохраняемой арматуре. Если новые детали меняют доступ к прибору, это должно быть видно до заказа. Чертёж одного датчика не показывает, можно ли обслуживать его в существующей шахте.
Обнаружение воды — отдельная функция
Пункт 3.3.1.5 требует предусмотреть возможность обнаружения воды. В нём названы контрольный кран, измерительная трубка, датчик наличия воды и другие варианты. Поэтому обязательность самой функции нельзя превращать в требование купить одну произвольно выбранную модель электронного датчика.
Укажите, каким способом задача решается сейчас и что сохраняется после замены эхолота. Если в проекте требуется отдельное устройство, в предложении должны быть понятны его назначение, исполнение и граница поставки. Наличие этой функции не следует автоматически из названия NED-3010: эхолот и средство обнаружения воды в шахте решают разные задачи.
Дополнительные условия для наливного судна
Пункт 3.3.2 отдельно рассматривает шахту в районе грузовых танков наливного судна. Он требует отделения от грузовых танков коффердамами, прокладки подводящих кабелей в газонепроницаемых стальных трубах и конструкции закрытия горловины, исключающей искрообразование. Эти условия относятся к указанному расположению; переносить их на любое помещение без проверки области не следует.
Если установка попадает в этот случай, приложите соответствующую часть проекта. Коммерческое предложение на один преобразователь не заменяет рассмотрение корпуса, трасс и закрытий, а условная иллюстрация не задаёт способ их выполнения.
Что включить в запрос
Передайте модель действующего эхолота и преобразователя, план шахты, доступные чертежи установки, сведения о закрытии и существующем способе обнаружения воды. Отметьте сохраняемые кабели, танк или арматуру и распределите ответственность за оборудование, корпусные детали и работы.
Для NED-3010 предложение удобно разделить на комплект эхолота, необходимые принадлежности, подтверждённые сохраняемые части и изменения судовой установки. Документацию и предусмотренные проверки согласуют вместе с этим перечнем. Окончательные состав, наличие и применимость документов подтверждают для конкретного исполнения и проекта.
Источники
- РС: часть V, пп. 1.1.1–1.1.3, определение шахты и полный раздел 3.3.
- NSR: NED-3010 ECHO SOUNDER, назначение и состав оборудования.
