A-TE571S1: датчик-штанга, электроды и согласование замены
Запросить предложение
Marinelite A-TE571S1 в каталоге AlphaSolutions обозначен как одноосевой электромагнитный датчик-штанга для EML9000-S1. При замене нужно согласовать сам измерительный узел, его соединение и сохраняемую корпусную арматуру. Наличие системы EML9000 в предложении ещё не определяет состав отдельной поставки датчика.
Измерительная часть и обработка сигнала
На странице изготовителя EML9000 модель A-TE571S1 прямо включена в перечень принадлежностей как Sensor Unit. Дисплей EML9007, блок данных EML900J, соединительный кабель датчика и клинкет перечислены другими позициями. Поэтому запрос на датчик не следует автоматически превращать в заказ дисплея, блока обработки или полного лага.

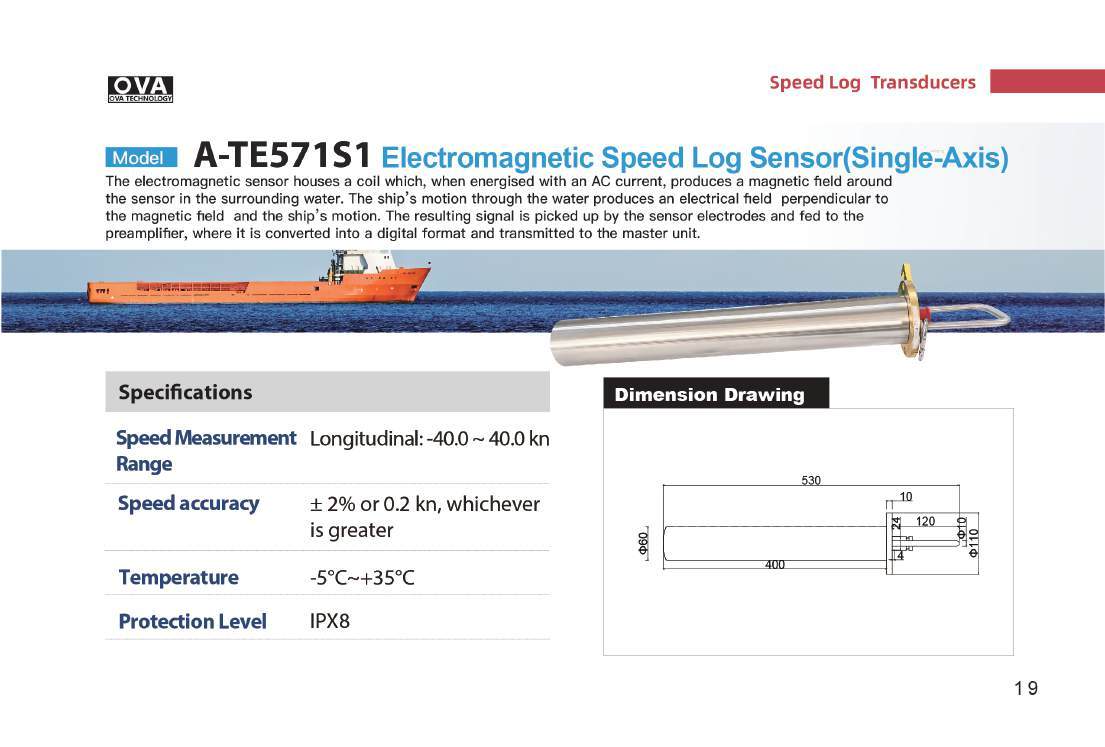

На странице 19 каталога OVA 2026 именно A-TE571S1 описан через катушку и электроды. Катушка создаёт магнитное поле в окружающей воде, а сигнал, возникающий при движении, поступает от электродов к предварительному усилителю и далее в тракт обработки. Это другая измерительная конструкция, чем акустический доплеровский A-TP820S1M1. Их похожее назначение не подтверждает взаимозаменяемость.
Описание принципа не устанавливает отдельные заказные коды катушки, электродов или усилителя. Для внутренней детали потребовались бы её обозначение и подтверждение применимости. Марка металла электродов, сопротивление обмотки и напряжение возбуждения в прочитанных материалах для такой заявки не определены.
Размеры сохраняют вместе с обозначением
Собственная карточка A-TE571S1 указывает трубу диаметром 60 мм и длиной 400 мм. В приложенной брошюре Marinelite EML9000 на размерном рисунке Sensor Unit также показаны Ø60 и участок 400 мм; задняя часть с ручкой вынесена отдельно. На листе A-TE571S1 каталога OVA общий размер показан отдельно: 530 мм. Поэтому 400 мм нельзя считать полным габаритом сборки вместе с ручкой и фланцем.
При этом страница 17 каталога OVA 2026 подписана A-TE571S, без суффикса 1, и содержит другой рисунок: Ø70 и размер 510 мм. Объединять эти данные в одну посадочную спецификацию нельзя. Различие не объясняется выдуманной историей ревизий: для заказа нужны маркировка существующего датчика и чертёж предлагаемого исполнения.
Параметры датчика отделены от параметров лага
В заводской таблице EML9000 для Sensor Unit приведены IP68 и рабочая температура −5…+35 °C. На отдельном листе A-TE571S1 OVA защита записана как IPX8. Эти обозначения сохраняют раздельно; цифру пылезащиты не дописывают к строке OVA. Условия погружения и применимость защиты к кабельному соединению подтверждают отдельно.
Питание 100–240 В переменного тока, NMEA-выходы, число системных интерфейсов и точность измерения относятся к соответствующим строкам системы. Их нельзя назначать непосредственно кабелю, электродам или катушке A-TE571S1. Строка Number of Beam Channels в общей брошюре также не является ведомостью электродов датчика.
Лист A-TE571S1 указывает продольный диапазон −40…+40 узлов и точность ±2% либо 0,2 узла, в зависимости от того, что больше. Это характеристика указанного датчика, а не обещание того же диапазона любой сохраняемой системы EML9000.
Что входит в согласованную замену
В собственной карточке рядом указан клинкет GV571. В документации изготовителя Gate Valve выделен отдельно. Поэтому в ведомости полезно разделить датчик, соединительный кабель, арматуру, уплотнения и крепёж, указав сохраняемые и заменяемые части. Код GV820 от доплеровской системы не становится подходящим только из-за похожего внешнего вида.
Приложите фотографии маркировки, доступные чертежи посадки, сведения о блоке EML900J и соединении датчика. Длину девятижильного кабеля данных из общего перечня нельзя автоматически присвоить отдельно перечисленному Sensor Connection Cable.
Для предложения нужны количество, состояние, требуемые документы, судно или объект и порт получения. Совместимость, комплектность, наличие, цену и срок подтверждают для конкретного исполнения. Монтаж, извлечение забортной части, настройка и проверка измерений требуют отдельного согласования; последовательности таких действий здесь не приводятся.
