Антенна ГНСС: место приёма
Правила РС и РКО: практическое применение
При замене приёмоиндикатора часто предлагают сохранить старую антенную опору: кабель уже проложен, крепление подходит. Но после установки нового оборудования на крыше прежнее место могло оказаться под металлической конструкцией или рядом с передающей антенной. Состояние самого приёмника этого вопроса не решает.
NSR NGR-3000 — судовой приёмоиндикатор ГНСС с отдельным антенным устройством. Его изготовитель описывает навигационное назначение и выходы данных. Для заявки на такой прибор полезно отдельно раскрыть место приёма, сохраняя различие между наружной антенной, её кабелем и внутренним блоком.
Сначала установить область правил
Ниже рассматривается часть V Правил РС по оборудованию морских судов, версия 01.01.2026. По п. 1.1.1 она распространяется на самоходные суда, не совершающие международные рейсы, и навигационное оборудование для них; дополнительные указания администрации флага учитывают по п. 1.1.3.

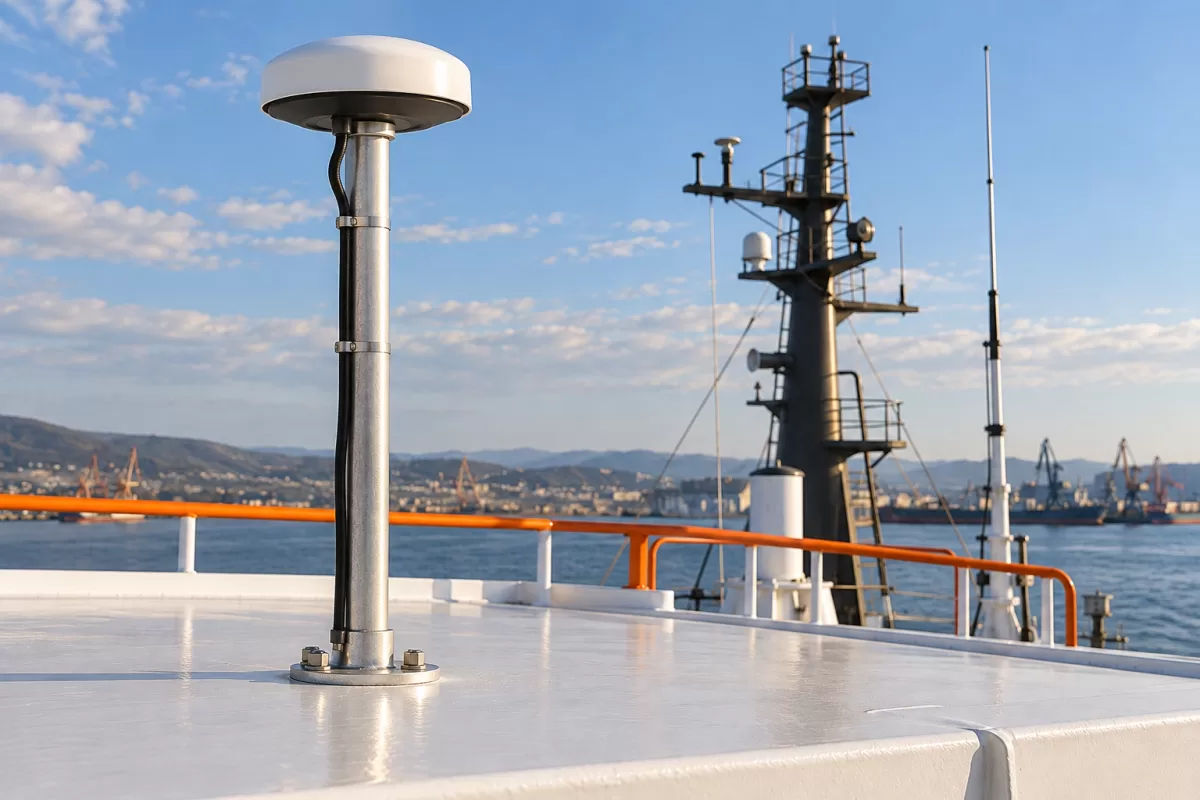

Общее положение 4.1.1 связывает выбор места антенн с соответствующими требованиями раздела 4 и приложений, если иное не предусмотрено технической документацией изготовителя. Поэтому цифры из пп. 4.4.1–4.4.4 рассматривают вместе с документацией конкретного исполнения. Изображение в статье не является планом согласованного размещения.
Открытое небо и ближайшие конструкции
Пункт 4.4.1 не допускает установку антенн приёмоиндикаторов систем радионавигации ниже габаритных металлических судовых конструкций. Пункт 4.4.3 требует выбрать для антенны спутникового приёмоиндикатора место с беспрепятственным слежением за спутниковой группировкой и не менее чем на 1 м выше горизонтальных поверхностей судовых конструкций.
Для исходных данных нужны вид места со стороны горизонта и план окружающих конструкций. Одна фотография антенны крупным планом не покажет, что находится над ней или рядом с ней. Укажите навесы, металлические площадки и оборудование, добавленные после первоначальной установки. Именно изменения окружения могут сделать старое решение неподходящим для нового проекта.
Разнести приём и передачу
В п. 4.4.1 также указано расстояние не менее 3 м от любых передающих антенн. В заявке нужно назвать соседние антенные устройства и их назначение, а не ограничиваться общим словом «мачта». Если неизвестно, какая антенна работает на передачу, это отмечают как недостающие исходные сведения.
Отдельное условие п. 4.4.4 — не размещать антенну приёмоиндикатора в направлении главного лепестка диаграммы направленности антенны РЛС. Расстояние само по себе не описывает это условие. Для оценки нужны данные о расположении и рабочих направлениях конкретной радиолокационной антенны; универсальная окружность вокруг неё здесь не рисуется.
Высота не должна привести к другому нарушению
Поднять антенну на самый верх мачты выглядит простым способом открыть небо. Однако п. 4.4.2 отдельно исключает топы мачт, места сильной вибрации, пространства под палубными конструкциями и такелажем, а также близость нагрева или дыма. Выбор места требует учитывать все эти условия совместно.
В предложении полезно видеть обоснование выбранной опоры и её окружения. Существующая труба удобной высоты ещё не подтверждает, что место отвечает требованиям по вибрации и помехам. Монтажные размеры, механическое исполнение и допустимый антенный кабель устанавливают по документации оборудования и проекту, а не по условному рисунку.
Что передать для подбора комплекта
Укажите модель существующего приёмника и антенны, расположение опоры, соседние передающие антенны и РЛС, сохраняемый кабель и доступные чертежи. Раздельно отметьте, что заказывается: весь NGR-3000, антенное устройство конкретного исполнения, принадлежности или изменение размещения.
В ответе должны быть понятны сохраняемые части, выбранное место и сведения, которые ещё требуют уточнения. Приёмку и проверку работы проводят по согласованной документации. В разборе качества позиции NGR-3000 обсуждаются признаки данных на приборе; они не заменяют рассмотрение физических условий приёма.
Готовое предложение должно связывать реальный комплект с реальным местом установки. Наличие, точный состав и документы подтверждают при поставке; ни стандартный разъём, ни успешный приём в одной стоянке не доказывают пригодность места во всех предусмотренных условиях.
Источники
- РС: часть V, пп. 1.1.1–1.1.3, 4.1.1 и полный раздел 4.4.
- NSR: NGR-1000/NGR-3000 GNSS, назначение и отдельное антенное устройство.
