AM-100D N502312: дисплейный блок и состав комплекта замены

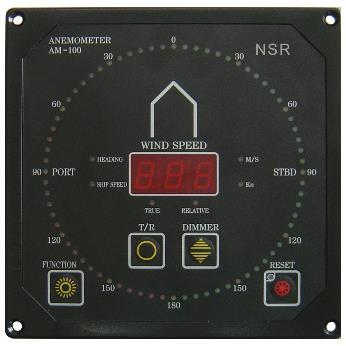

AM-100D — дисплейный блок судового анемометра NSR AM-100. В карточке AlphaSolutions он отдельно назван среди дополнительных блоков. При заказе замены важно определить границу поставки: нужен законченный дисплей, кабельная часть или также выносной орган управления. Название всей системы AM-100 не описывает такой комплект достаточно точно. Наличие строки в каталоге позволяет предметно запросить блок, а фактические исполнение, комплектность и доступность подтверждаются предложением.

Замена существующего дисплея и дополнительная позиция

Руководство AM-100 UM.E 20250814-07 показывает AM-100D в двух местах ведомости. Один дисплей входит в стандартный состав системы, а дополнительный дисплей указан в разделе Optional с номером N502312. Это полезное различие для закупки: при замене прежнего блока не требуется автоматически заказывать новый передатчик, а при расширении нужно явно назвать дополнительную позицию и количество.

Номер N992310 расположен в объединённой ячейке стандартной части ведомости. Его нельзя подставлять вместо индивидуального обозначения дополнительного дисплея, внутренней матрицы или платы. N502312 относится к строке дополнительного AM-100D в прочитанной редакции документа; применимость номера к фактически предлагаемому исполнению подтверждают при согласовании. Если на установленном приборе есть другая маркировка, её передают полностью, без самостоятельного сокращения до названия семейства.

Четыре дисплейных подключения и шесть выходов данных

В соединительной коробке AM-100J предусмотрены отдельные подключения DISPLAY 1–4. На общей заводской схеме они расположены у J1. Шесть выходов NMEA относятся к другой группе у J2. Поэтому свободный выход данных для внешнего прибора не следует считать свободным местом для дополнительного AM-100D. Для предложения нужны сведения о реально занятых дисплейных подключениях, а не только об общем количестве выходов системы.

Например, если требуется заменить один из двух действующих экранов, укажите заменяемый блок и сохраняемый второй дисплей. Если добавляется ещё один AM-100D, сообщите существующее количество и предполагаемое место установки. Руководство допускает до четырёх дисплейных блоков с независимым управлением. Это предел описанной конфигурации; он не подтверждает состояние конкретной коробки, пригодность старой линии или возможность добавить произвольное число экранов.

Кабель дисплея не равен кабелю выносной кнопки

В разделе соединений руководство описывает четырёхжильную линию AM-100D—AM-100J длиной 10 м и интерфейс RS422. Для AM-100D—AM-100R описан другой, шестижильный кабель длиной 10 м. Эти сведения относятся к двум разным соединениям. В описи замены их нужно разделить: сохраняется ли прежняя линия до коробки, требуется ли новая и есть ли отдельная линия управления.

Длины и крепёж из ведомости стандартной системы не доказывают, что они включены в отдельный дисплей N502312. Укажите необходимый кабель, ответные части и монтажные принадлежности отдельными строками. Фотографии старых соединений помогают идентификации, однако сама статья не задаёт распиновку или порядок переделки проводки. Состав и соединение проверяют по документации конкретного исполнения.

Расположение дисплея определяет потребность в AM-100R

AM-100D предназначен для врезного монтажа. Если его панель находится вне удобного доступа, руководство предусматривает опциональный AM-100R, через который доступны функции панели. Этот блок управления обозначен отдельно — N502313. Замена дисплея не означает автоматическую замену или включение AM-100R; в запросе нужно прямо назвать сохраняемую кнопку либо потребность в новой.

Для дисплея руководство указывает IP22. Защиту IP66 наружного передатчика нельзя переносить на AM-100D или использовать как подтверждение установки дисплея на открытом крыле мостика. Существующий вырез, условия размещения и доступ к органам управления согласуют по фактической панели и применимому монтажному чертежу. Фотография передатчика в карточке семейства не показывает корпус дисплея.

Что приложить к запросу на блок

Передайте полную маркировку AM-100D, фотографии установленной панели и соединений, обозначение AM-100J, количество действующих дисплеев и сведения о выносном управлении. Разделите заменяемые и сохраняемые части. Попросите отдельно подтвердить соответствие N502312, состав кабельной и монтажной части, документы, состояние, цену и срок. Так предложение будет относиться к определённому дисплейному комплекту, а не к полной анемометрической системе с подразумеваемыми принадлежностями.

Запрос блока и комплекта замены

AM-100 в каталоге AlphaSolutions. Состав, применимость, состояние, наличие и срок подтверждаются для предлагаемого исполнения.

Первичная документация: AM-100, руководство UM.E 20250814-07, разделы 2, 3 и 5; заводская брошюра AM-100. Изображение изготовителя не подтверждает состояние или наличие конкретного экземпляра.
