Лоцманский разъём АИС
Правила РС и РКО: практическое применение

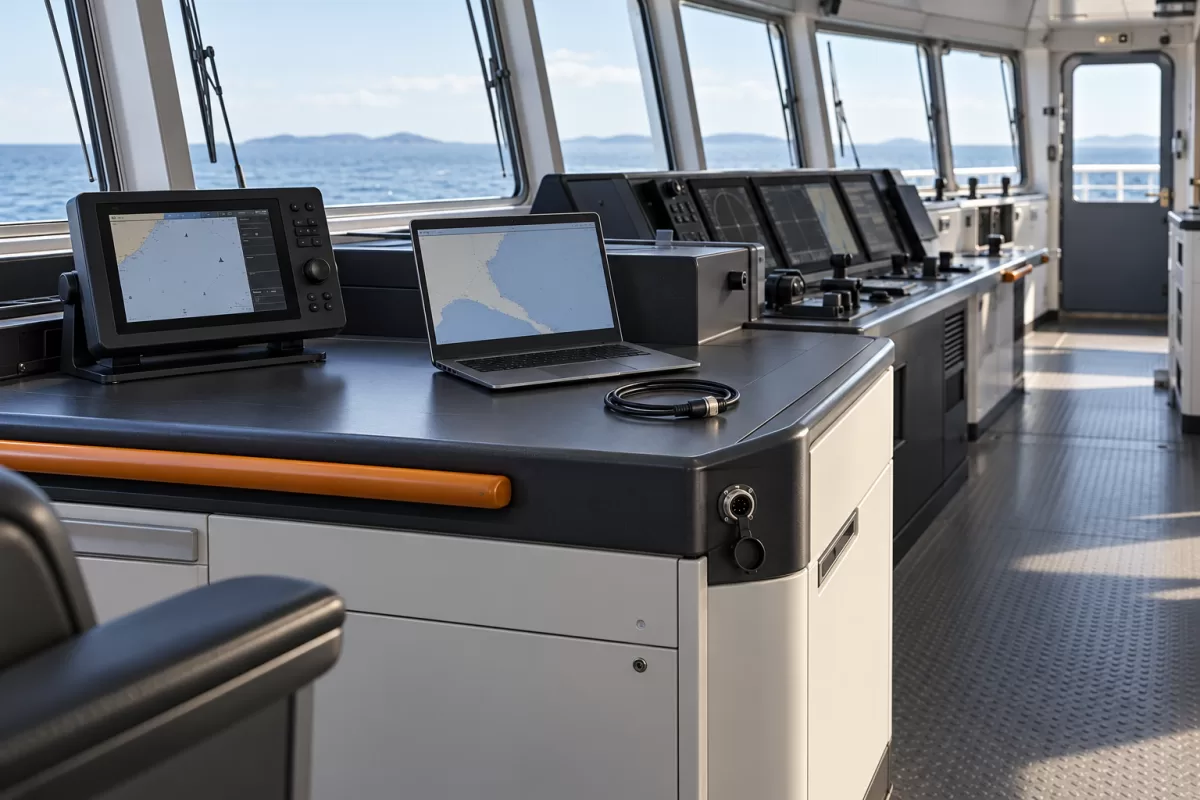

Лоцман приходит со своим переносным компьютером, а разъём AIS оказывается за приборной панелью или у противоположного борта. Сам транспондер исправен, однако для подключения приходится тянуть временный провод через проход. При заказе новой АИС этот вопрос стоит включить в комплект сразу: где находится рабочее место лоцмана, какой разъём там будет доступен и каким документом подтверждено его соединение с АИС.
Для проекта с NSR NSI-1000 полезно разделить три позиции: основной комплект АИС, предусмотренный изготовителем Pilot Plug и судовой участок соединения до рабочего места. Это позволяет получить предложение на законченное подключение вместо одного транспондера с предположением, что всё остальное уже есть на борту.
Что именно требует РС
В части V Правил по оборудованию морских судов пункт 3.4.9.4 предусматривает на ходовом мостике разъём для подключения персонального компьютера лоцмана к аппаратуре АИС. Разъём должен находиться вблизи рабочего места лоцмана. Речь идёт о расположении доступной точки подключения; наличие интерфейсного порта внутри самого блока ещё не описывает выполнение этого требования на судне.
Соседние пункты помогают согласовать решение целиком. По 3.4.9.1 индикатором и органами управления АИС должно быть удобно пользоваться в рулевой рубке. По 3.4.9.2 блоки без необходимости оперативного управления допускается вынести в аппаратную или специальную выгородку рядом с рубкой. По 3.4.9.3 неисправность АИС должна вызывать звуковую сигнализацию предусмотренным способом. Поэтому доступ к лоцманскому разъёму, доступ к управлению и оповещение о неисправности — самостоятельные строки проекта.
По п. 1.1.1 эта часть V распространяется на самоходные суда, не совершающие международные рейсы, и предназначенное для них навигационное оборудование. Дополнительные указания администрации флага учитывают по п. 1.1.3; применимость и комплектацию определяют по документам судна. Этот разбор посвящён размещению разъёма и составу заявки, а не замене проектной схемы подключения.
Где в комплекте NSI-1000 появляется NPP100
В брошюре NSR NSI-1000 редакции 16.0 Pilot Plug NPP100 находится в перечне опций. Его следует явно включить в запрос, если существующей пригодной точки подключения нет. Нельзя автоматически считать, что заказ основной системы включает эту опцию, её судовой кабель и монтаж до нужного поста.
У поставщика стоит запросить состав именно предлагаемой версии комплекта и актуальную документацию на интерфейс. В актуальной брошюре указан интерфейс RS422, а Pilot Plug NPP100 выделен отдельной опцией. Поэтому фразы «есть NMEA» недостаточно для подтверждения подходящего подключения переносного компьютера. Согласуют назначение порта, исполнение соединителя, совместимость и длину судового участка; распайку и параметры берут из документации поставляемой версии и проекта.
Какие исходные данные отправить поставщику
Нужны план или фотографии мостика с отмеченным рабочим местом лоцмана, расположение блока АИС, предполагаемое место разъёма и путь кабеля. Если меняется только АИС, добавьте фотографию существующего соединителя и обозначение кабеля по судовой схеме. Отдельно укажите, сохраняется ли прежний разъём и есть ли документы на его подключение.
В предложении удобно получить четыре строки: основная NSI-1000, опция Pilot Plug при необходимости, судовой участок кабеля с принадлежностями, работы и подтверждающие документы. Питание переносного компьютера также обсуждают отдельно: разъём обмена данными сам по себе не является обещанием зарядки любого устройства.
Что принять по результату
Проверка законченного решения связывает проект и реальное рабочее место. Разъём доступен рядом с постом лоцмана; штатное подключение не требует вскрывать приборную панель; провод не становится постоянным препятствием в проходе. Маркировка позволяет однозначно найти точку АИС. В исполнительной схеме указаны блок, порт и кабель, а согласованная проверка обмена проводится по документации оборудования.
Практический результат закупки — доступный лоцманский интерфейс с понятным составом и документами. В письме на подбор NSI-1000 достаточно описать рабочее место, действующую АИС и сохраняемые кабели; поставщик сможет выделить NPP100 и недостающий судовой участок отдельными позициями.
Источники
- РС: часть V «Навигационное оборудование», пункты 3.4.9.1–3.4.9.4.
- NSR NSI-1000, брошюра rev16.0: состав и опция Pilot Plug NPP100.
